轨道式端子盘
  轨道式端子盘
  轨道式接地端子盘












■轨道式端子盘

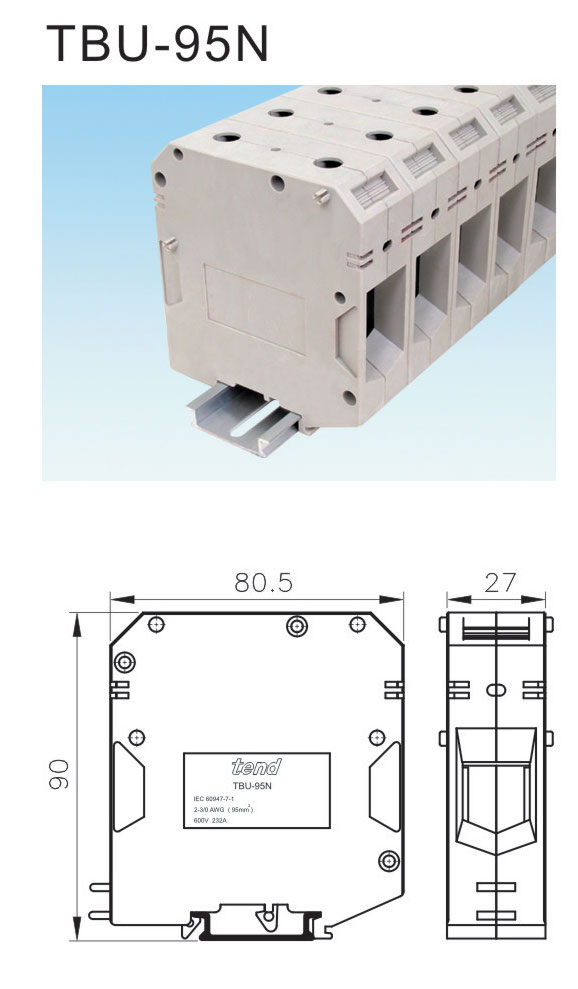

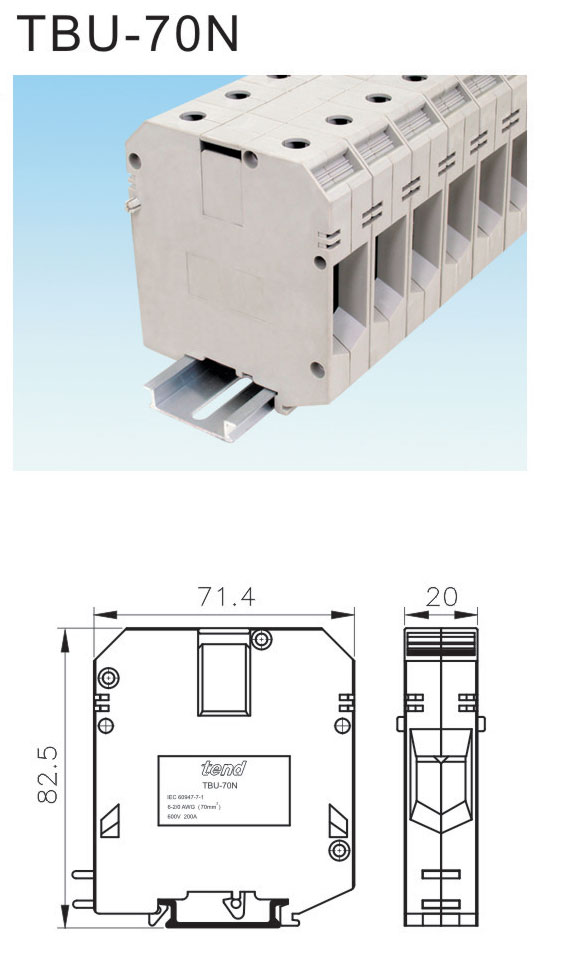

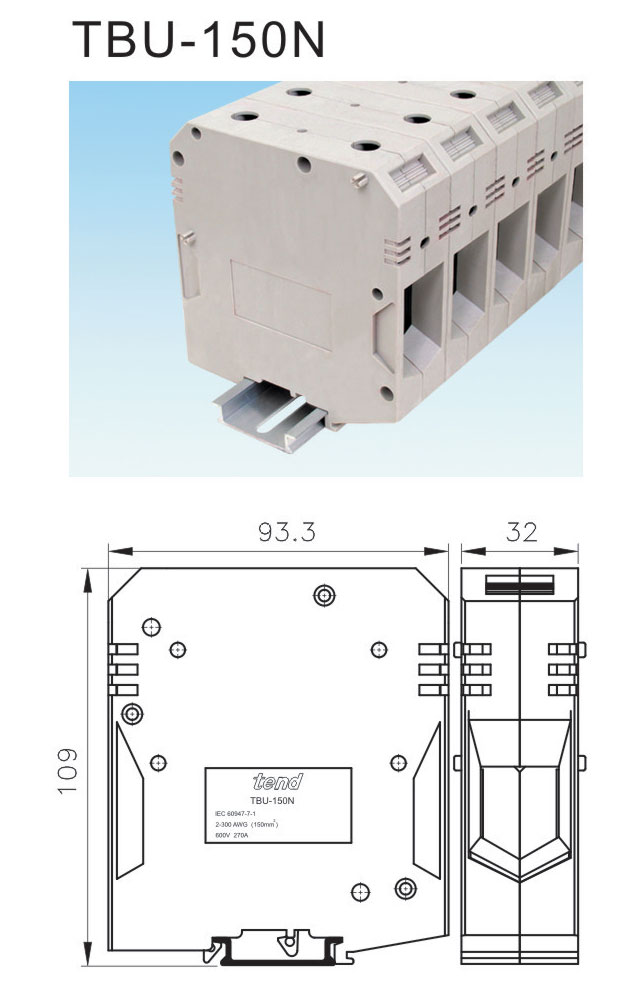

■外形尺寸
TBU-70N TBU-95N TBU-150N
■特征
●TBU系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-1等国际标准。
规格 IEC IEC IEC
额定电流 200A 232A 269A
额定电压 1000V 1000V 1000V
电线截面积 70mm2 95mm2 150mm2
单芯线 6-2/0AWG 2-3/0AWG 2-300AWG
多芯线 6-2/0AWG 2-3/0AWG 2-300AWG
耐电压 5KV 5KV 5KV
扭力 50kgf.cm 90kgf.cm 165kgf.cm
螺丝 M6 M8 M10
剥线长度 25~30mm 30~35mm 35~40mm
配件  外观 型号 包装数
标示牌 TBU50N-A 50
挡片 TBU35N-F 10
侧盖 —— ——
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
配件  外观 型号 包装数
标示牌 TBU50N-A 50
挡片 TBU35N-F 10
侧盖 —— ——
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
配件  外观 型号 包装数
标示牌 TBU50N-A 50
挡片 TBU35N-F 10
侧盖 —— ——
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条

〓 天得科技股份有限公司 〓
