■轨道式端子盘

■外形尺寸

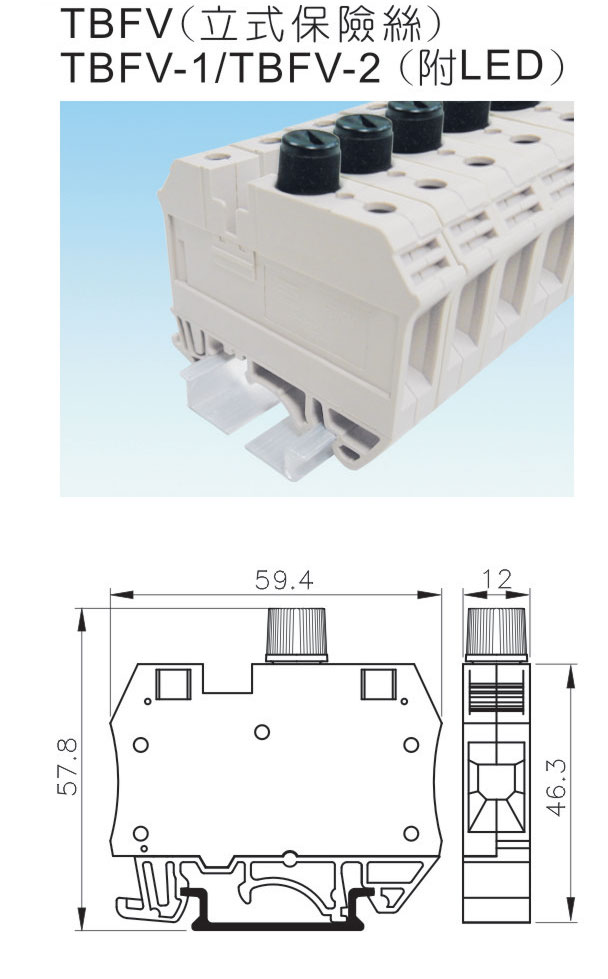

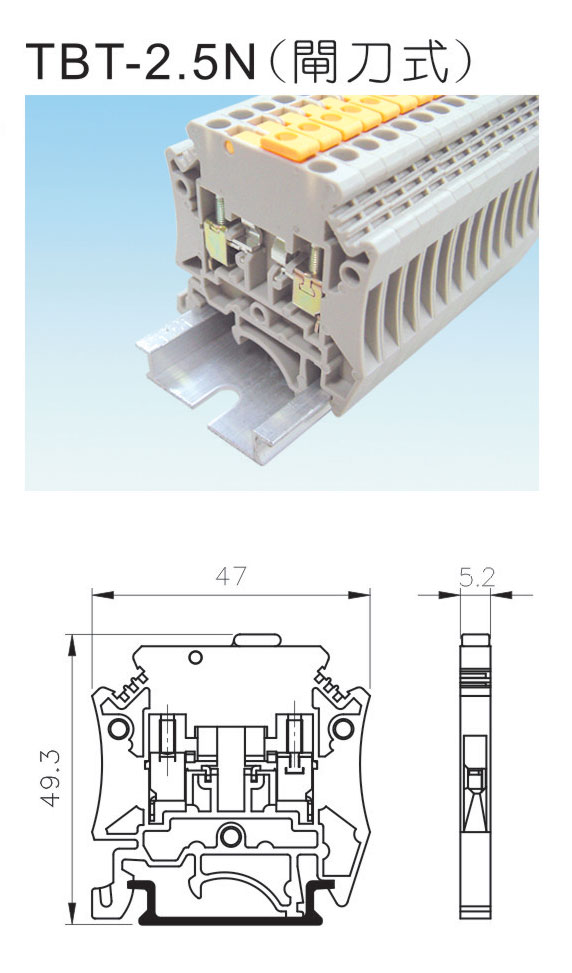

TBT-2.5N(闸刀式) TBFV(立式保险丝)

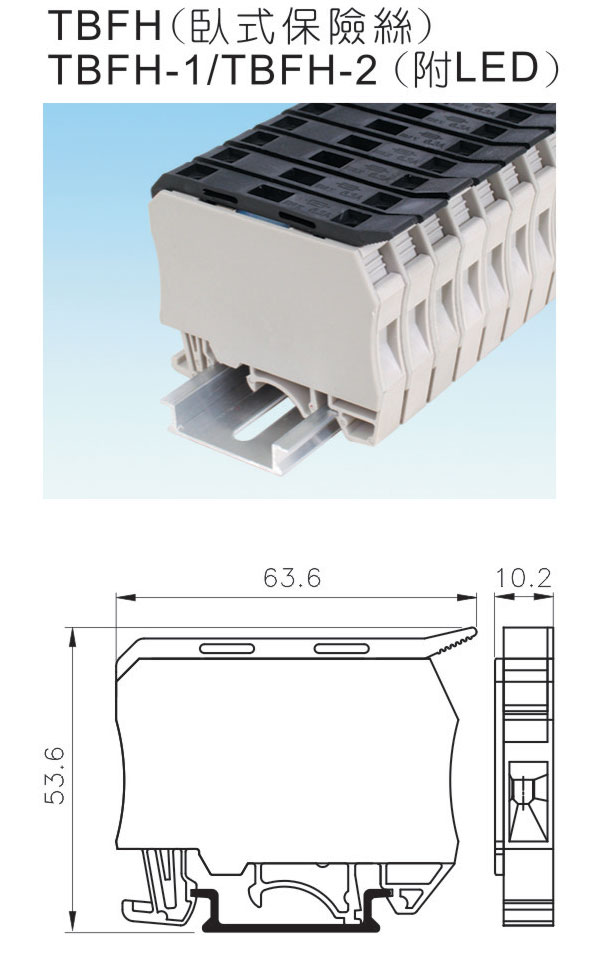

TBFV-1/TBFV-2(附LED)		 TBFH(卧式保险丝)
TBFH-1/TBFH-2(附LED)
点击查看TBT-2.5N尺寸图 点击查看TBFV尺寸图 点击查看TBFH尺寸图
■特征
●TBU系列的端子盘可配在TBR-N及TBU-N两种导轨上。
●采用框式压线，材料为经淬火硬化并经镀锌纯化的优质钢板。
●可搭配适合的短路片及标示牌,产品的设计符合IEC60947-7-1等国际标准。
规格 IEC IEC IEC
额定电流 10A 10A 6.3A
额定电压 400V 500V 400V
电线截面积 2.5mm2 10mm2 4mm2
单芯线 22-12AWG 16-6AWG 22-10AWG
多芯线 22-12AWG 16-6AWG 22-10AWG
耐电压 5KV 5KV 5KV
扭力 4kgf.cm 16kgf.cm 6kgf.cm
螺丝 M2.6 M4 M3
剥线长度 10～12mm 10~12mm 10~12mm
保险丝规格 —— Φ5×20 Φ5×20/Φ5×25
配件  外观 型号 包装数
标示牌 TBU2.5N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 —— ——
  —— ——
侧连接片 TBU2.5N-CS2     2P 50
  TBU2.5N-CS3     3P 50
  TBU2.5N-CS4     4P 50
  TBU2.5N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU2.5N-F 10
侧盖 —— ——
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU16N-CU2 50
  TBU16N-CU3 50
侧连接片 TBU16N-CS2     2P 50
  TBU16N-CS3     3P 50
  TBU16N-CS4     4P 50
  TBU16N-CS10   10P 10
配件  外观 型号 包装数
标示牌 TBU6N-A 100
挡片 TBU2.5N-F 10
侧盖 TBUF-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 —— ——
  —— ——
侧连接片 TBU10N-CS2     2P 50
  TBU10N-CS3     3P 50
  TBU10N-CS4     4P 50
  TBU10N-CS10   10P 20
规格
说                             明
附LED TBFV-1/TBFH-1:10~30VAC/DC TBFV-2/TBFH-2:110~250VAC
