轨道式端子盘
  轨道式端子盘
  轨道式接地端子盘












■轨道式端子盘

■外形尺寸

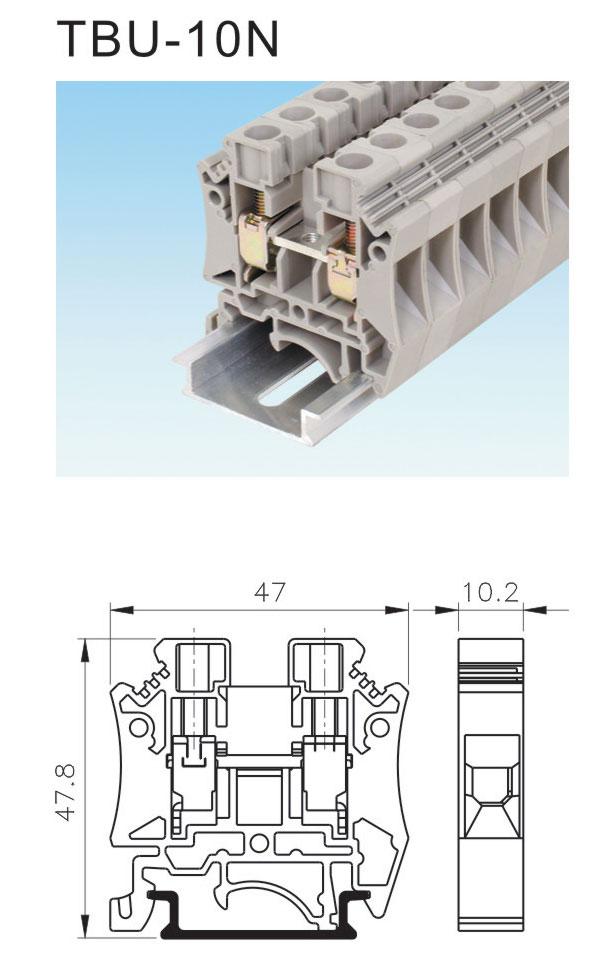

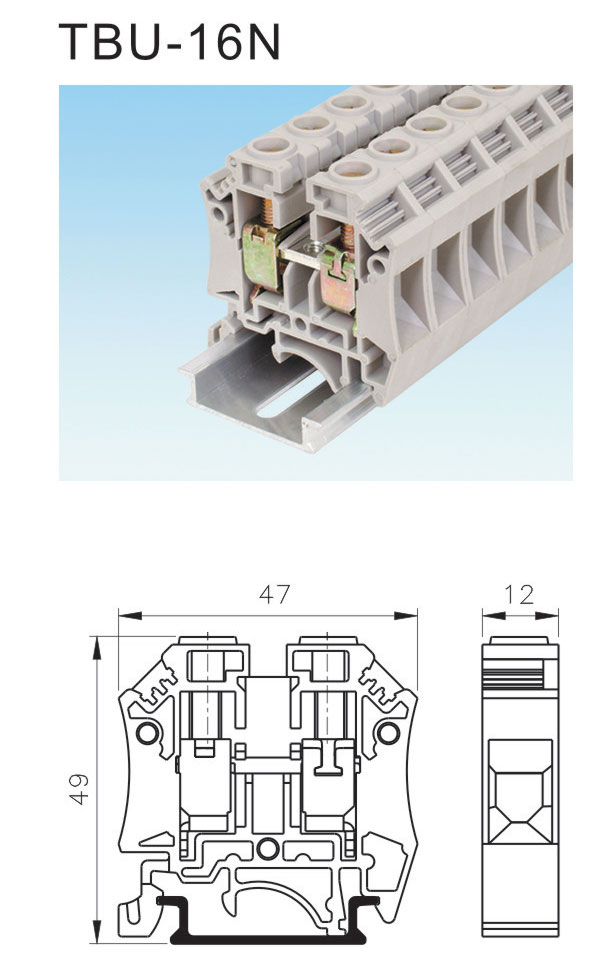

TBU-10N TBU-16N
点击查看TBU-10N尺寸图 点击查看TBU-16N尺寸图

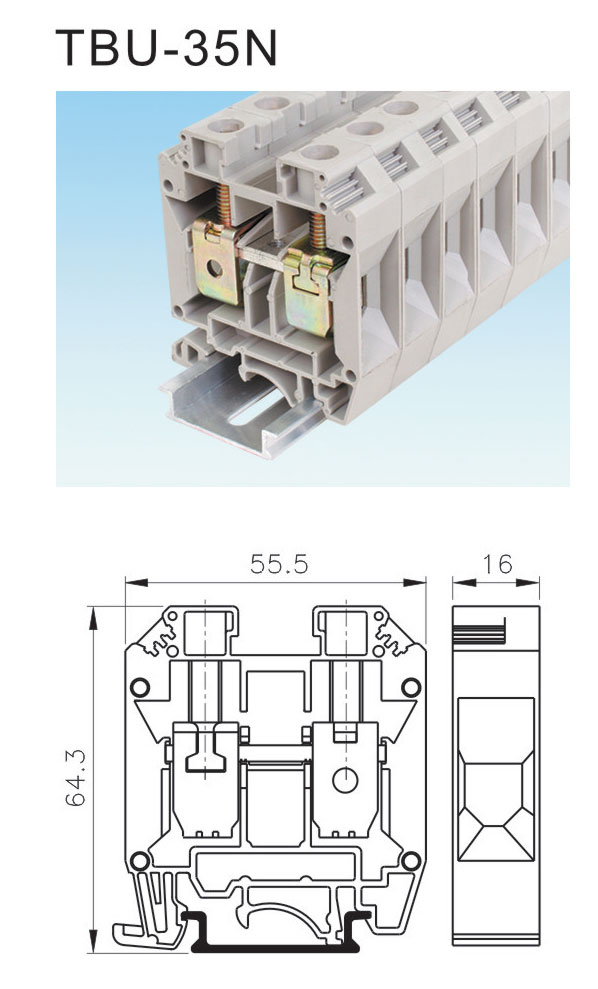

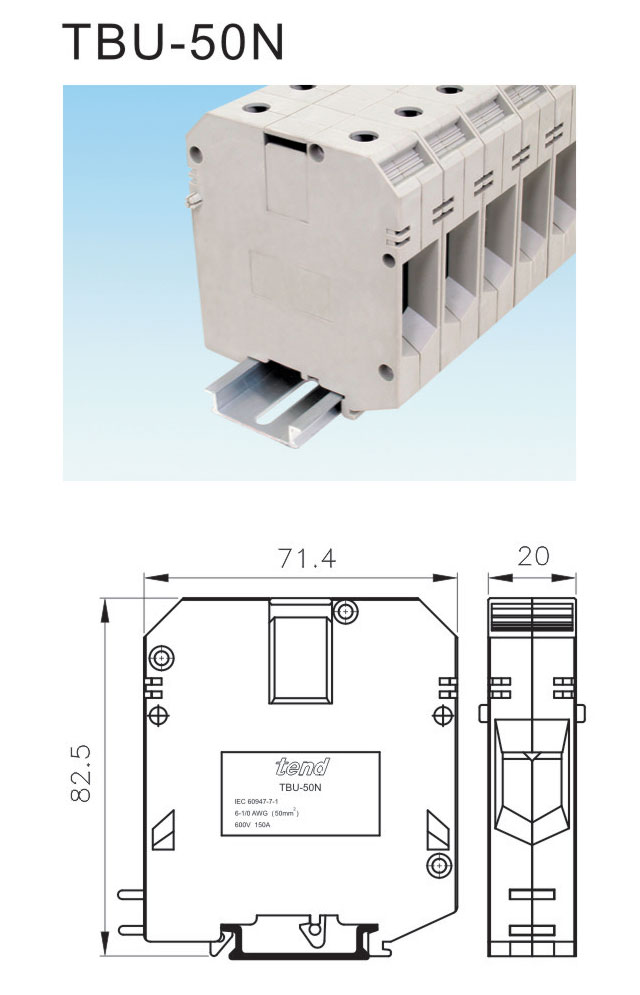

TBU-35N TBU-50N
点击查看TBU-35N尺寸图 点击查看TBU-50N尺寸图
规格 IEC IEC IEC IEC
额定电流 57A 76A 125A 150A
额定电压 800V 800V 800V 1000V
电线截面图 10mm2 16mm2 35mm2 50mm2
单芯线 16-6AWG 14-6AWG 12-2AWG 6-1/0AWG
多芯线 16-6AWG 14-6AWG 12-2AWG 6-1/0AWG
耐电压 5KV 5KV 5KV 5KV
扭力 16kgf.cm 30kgf.cm 50kgf.cm 50kgf.cm
螺丝 M4 M5 M6 M6
剥线长度 10~12mm 10~12mm 15~20mm 25~30mm
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU10N-CU2     2P 50
  TBU10N-CU3     3P 50
  TBU10N-CU4     4P 50
  TBU10N-CU10   10P 20
侧连接片 TBU10N-CS2     2P 50
  TBU10N-CS3     3P 50
  TBU10N-CS4     4P 50
  TBU10N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU2.5N-F 10
侧盖 TBU2.5N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU16N-CU2     2P 50
  TBU16N-CU3     3P 50
  TBU16N-CU4     4P 50
  TBU16N-CU10   10P 20
侧连接片 TBU16N-CS2     2P 50
  TBU16N-CS3     3P 50
  TBU16N-CS4     4P 50
  TBU16N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU10N-A 100
挡片 TBU35N-F 10
侧盖 TBU35N-H 100
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
上连接片 TBU35N-CU2     2P 50
  TBU35N-CU3     3P 50
  TBU35N-CU4     4P 50
  TBU35N-CU10   10P 20
侧连接片 TBU35N-CS2     2P 50
  TBU35N-CS3     3P 50
  TBU35N-CS4     4P 50
  TBU35N-CS10   10P 20
配件  外观 型号 包装数
标示牌 TBU50N-A 50
挡片 TBU50N-F 10
侧盖 —— ——
通用导轨 TBR-N(铝)/TBR-S(钢) 1M/条
  TBU-N(铝)/TBU-S(钢) 1M/条
