■軌道式端子盤

■外形尺寸

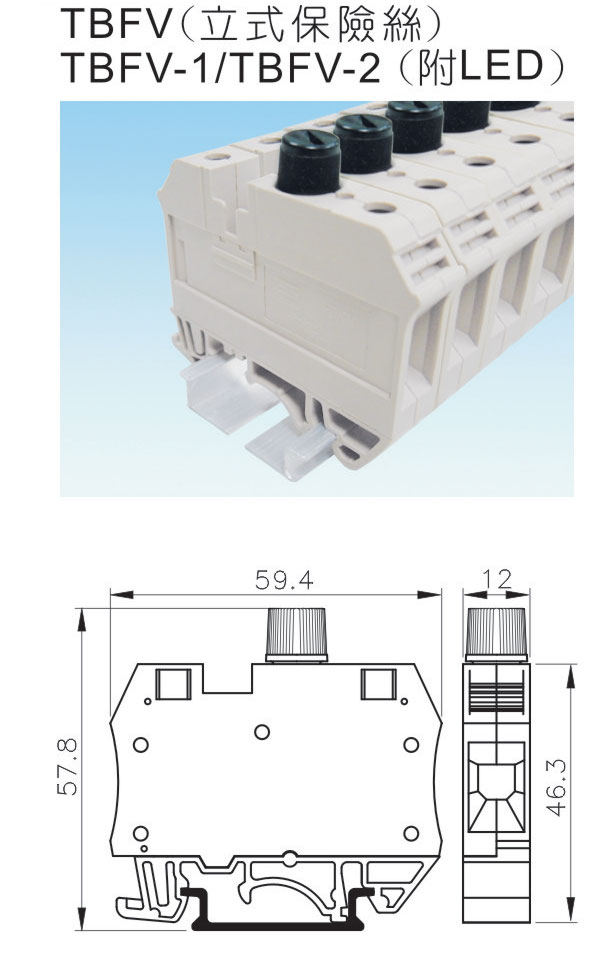

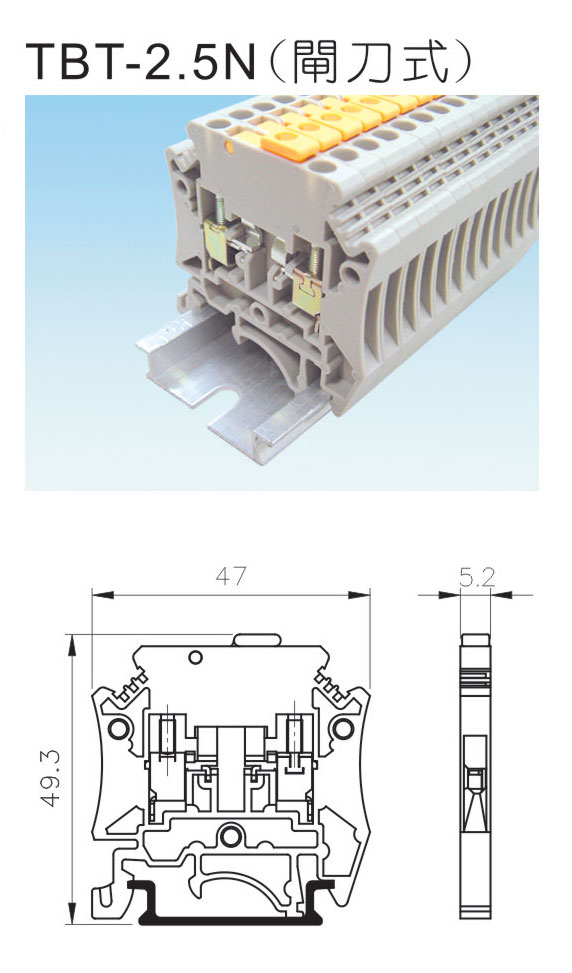

TBT-2.5N(閘刀式) TBFV(立式保險絲)

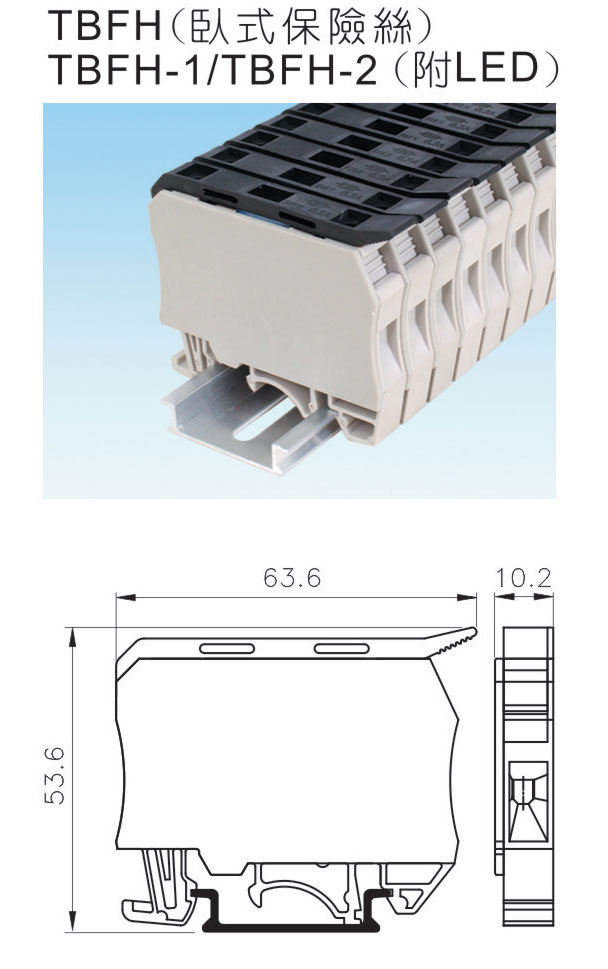

TBFV-1/TBFV-2(附LED)		 TBFH(臥式保險絲)
TBFH-1/TBFH-2(附LED)
點擊查看TBT-2.5N尺寸圖 點擊查看TBFV尺寸圖 點擊查看TBFH尺寸圖
■特征
●TBU系列的端子盤可配在TBR-N及TBU-N兩種導軌上。
●采用框式壓線，材料為經淬火硬化並經鍍鋅純化的優質鋼板。
●可搭配適合的短路片及標示牌,產品的設計符合IEC60947-7-1等國際標准。
規格 IEC IEC IEC
額定電流 10A 10A 6.3A
額定電壓 400V 500V 400V
電線截面積 2.5mm2 10mm2 4mm2
單芯線 22-12AWG 16-6AWG 22-10AWG
多芯線 22-12AWG 16-6AWG 22-10AWG
耐電壓 5KV 5KV 5KV
扭力 4kgf.cm 16kgf.cm 6kgf.cm
螺絲 M2.6 M4 M3
剝線長度 10∼12mm 10~12mm 10~12mm
保險絲規格 —— Φ5×20 Φ5×20/Φ5×25
配件  外觀 型號 包裝數
標示牌 TBU2.5N-A 100
擋片 TBU2.5N-F 10
側蓋 TBU2.5N-H 100
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 —— ——
  —— ——
側連接片 TBU2.5N-CS2     2P 50
  TBU2.5N-CS3     3P 50
  TBU2.5N-CS4     4P 50
  TBU2.5N-CS10   10P 20
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU2.5N-F 10
側蓋 —— ——
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 TBU16N-CU2 50
  TBU16N-CU3 50
側連接片 TBU16N-CS2     2P 50
  TBU16N-CS3     3P 50
  TBU16N-CS4     4P 50
  TBU16N-CS10   10P 10
配件  外觀 型號 包裝數
標示牌 TBU6N-A 100
擋片 TBU2.5N-F 10
側蓋 TBUF-H 100
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
上連接片 —— ——
  —— ——
側連接片 TBU10N-CS2     2P 50
  TBU10N-CS3     3P 50
  TBU10N-CS4     4P 50
  TBU10N-CS10   10P 20
規格
說                             明
附LED TBFV-1/TBFH-1:10~30VAC/DC TBFV-2/TBFH-2:110~250VAC
