  軌道式接地端子盤












■軌道式接地端子盤

■外形尺寸
TBE-2.5N TBE-4N

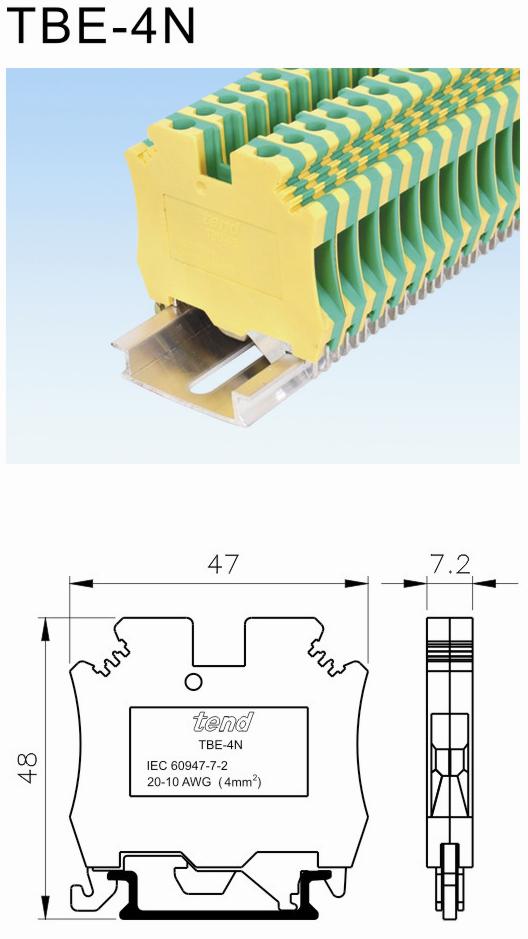

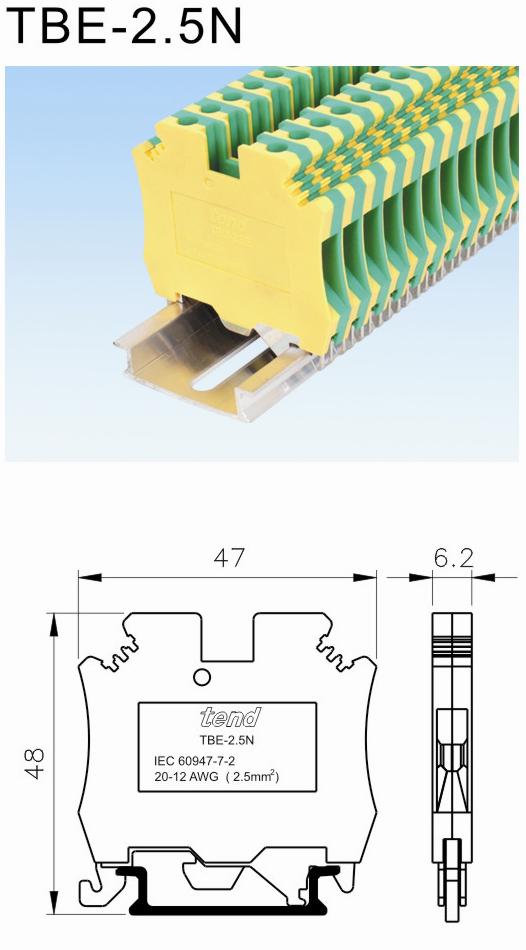

點擊查看TBE-2.5N尺寸圖 點擊查看TBE-4N尺寸圖
TBE-6N TBE-10N

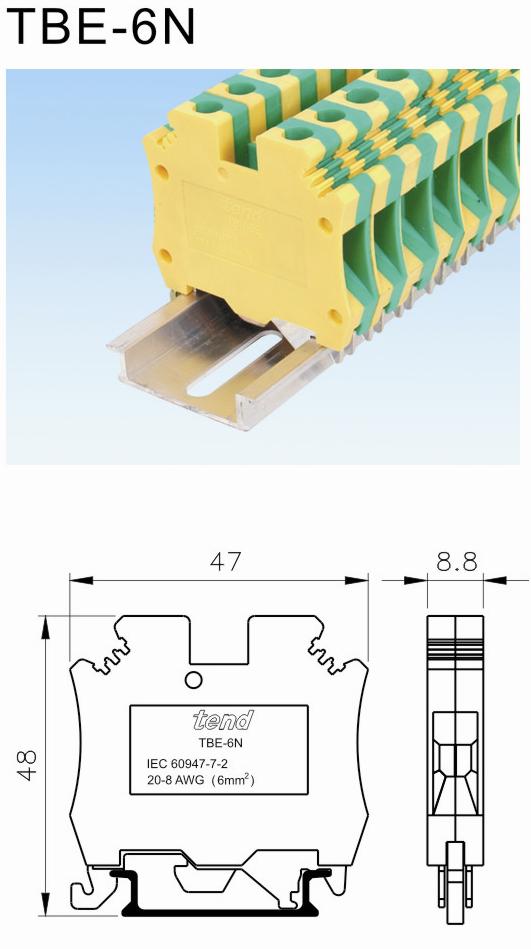

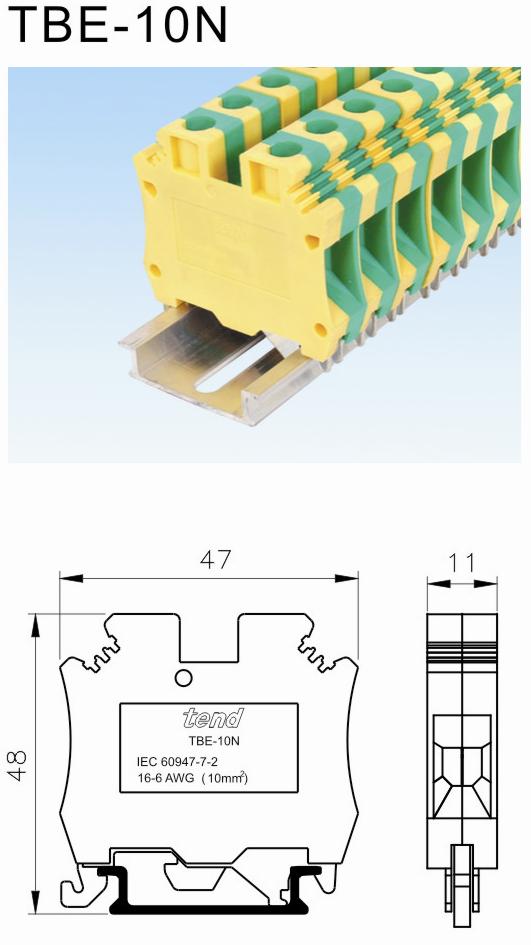

點擊查看TBE-6N尺寸圖 點擊查看TBE-10N尺寸圖
型號 TBE-2.5N TBE-4N TBE-6N TBE-10N
規格 IEC IEC IEC IEC
額定電流 24A 32A 41A 57A
電線截面圖 2.5mm2 4mm2 6mm2 10mm2
單芯線 22-12AWG 22-10AWG 20-8AWG 16-6AWG
多芯線 22-12AWG 22-10AWG 20-8AWG 16-6AWG
耐電壓 5KV 5KV 5KV 5KV
扭力 4kgf.cm 6kgf.cm 10kgf.cm 16kgf.cm
螺絲 M2.6 M3 M3.5 M4
剝線長度 10~12mm 10~12mm 10~12mm 10~12mm
TBE-2.5N TBE-4N
型號  包裝數 型號 包裝數
TBU4N-A 100 TBU4N-A 100
TBU2.5N-F 10 TBU2.5N-F 10
TBR-N(鋁)/TBR-S(鋼) 1M/條 TBR-N(鋁)/TBR-S(鋼) 1M/條
TBU-N(鋁)/TBU-S(鋼) 1M/條 TBU-N(鋁)/TBU-S(鋼) 1M/條
TBE-6N TBE-10N
型號  包裝數 型號 包裝數
TBU6N-A 100 TBU10N-A 100
TUB2.5N-F 10 TBU2.5N-F 10
TBR-N(鋁)/TBR-S(鋼) 1M/條 TBR-N(鋁)/TBR-S(鋼) 1M/條
TBU-N(鋁)/TBU-S(鋼) 1M/條 TBU-N(鋁)/TBU-S(鋼) 1M/條
