  軌道式接地端子盤












■軌道式接地端子盤

■外形尺寸
TBE-16N TBE-35N TBE-50N

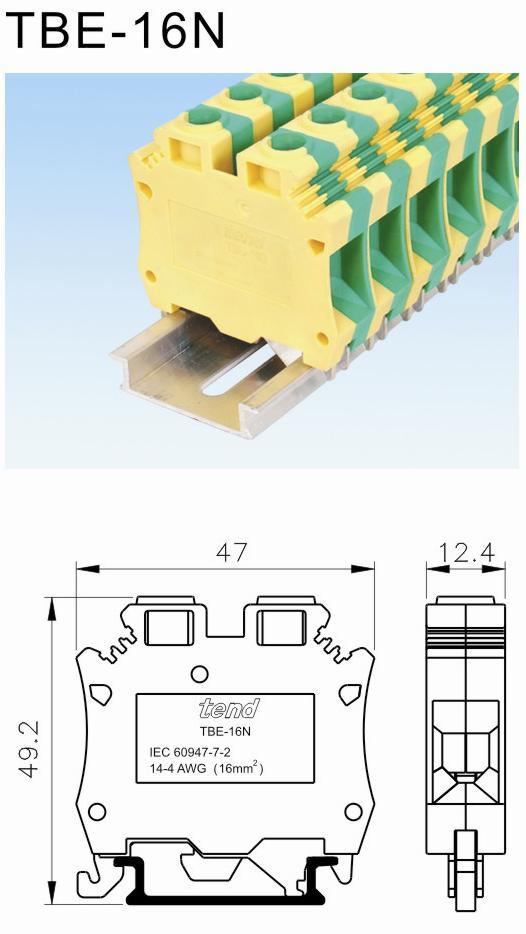

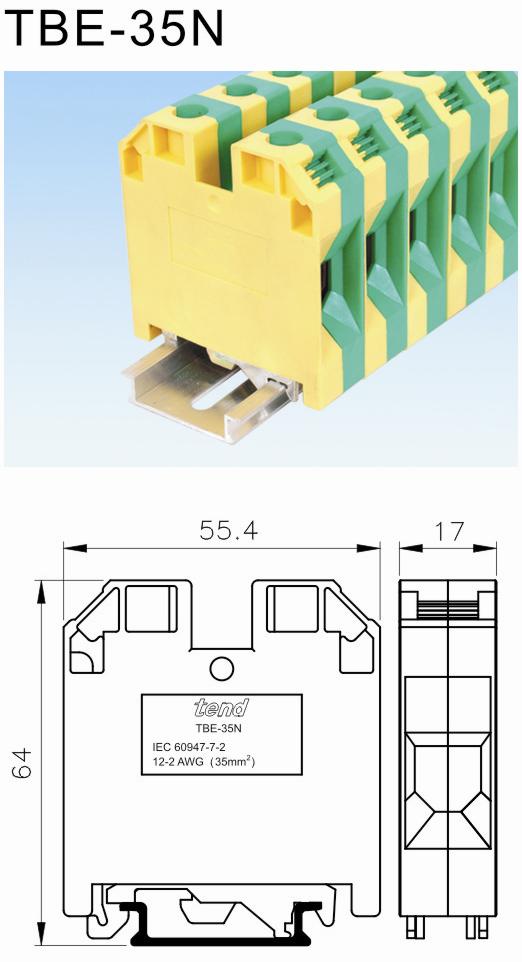

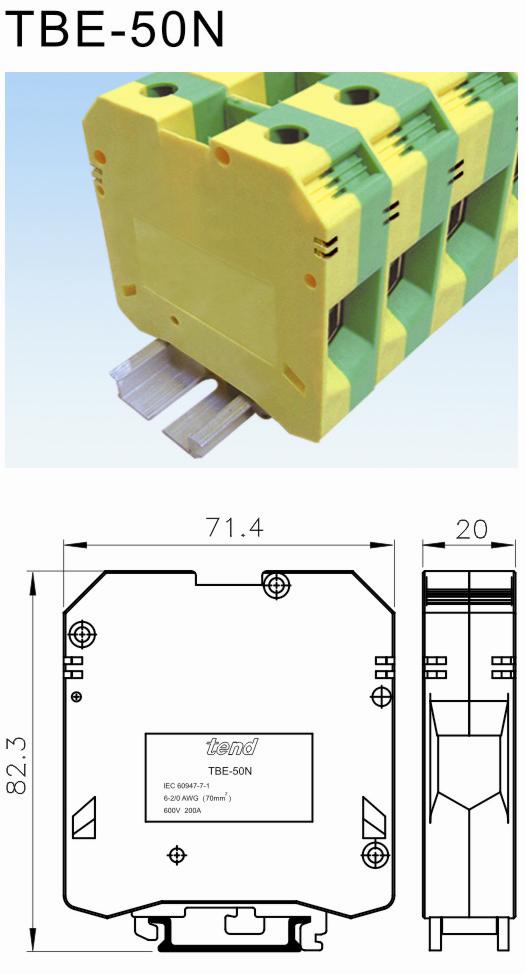

點擊查看TBE-16N尺寸圖 點擊查看TBE-35N尺寸圖 點擊查看TBE-50N尺寸圖
■特征
●TBE系列的端子盤可配在TBR-N及TBU-N兩種導軌上。
●采用框式壓線，材料為經淬火硬化並經鍍鋅純化的優質鋼板。
●可搭配適合的短路片及標示牌,產品的設計符合IEC60947-7-2等國際標准。
型號 TBE-16N TBE-35N TBE-50N
規格 IEC IEC IEC
額定電流 76A 125A 150A
電線截面積 16mm2 35mm2 50mm2
單芯線 14-6AWG 12-2AWG 6-1/0AWG
多芯線 14-6AWG 12-2AWG 6-1/0AWG
耐電壓 5KV 5KV 5KV
扭力 30kgf.cm 50kgf.cm 50kgf.cm
螺絲 M5 M6 M6
剝線長度 10~12mm 15~20mm 25~30mm
TBE-16N
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU2.5N-F 10
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
TBE-35N
配件  外觀 型號 包裝數
標示牌 TBU10N-A 100
擋片 TBU35N-F 10
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
TBE-50N
配件  外觀 型號 包裝數
標示牌 TBU50N-A 50
擋片 TBU35N-F 10
通用導軌 TBR-N(鋁)/TBR-S(鋼) 1M/條
  TBU-N(鋁)/TBU-S(鋼) 1M/條
