■軌道式端子盤 |

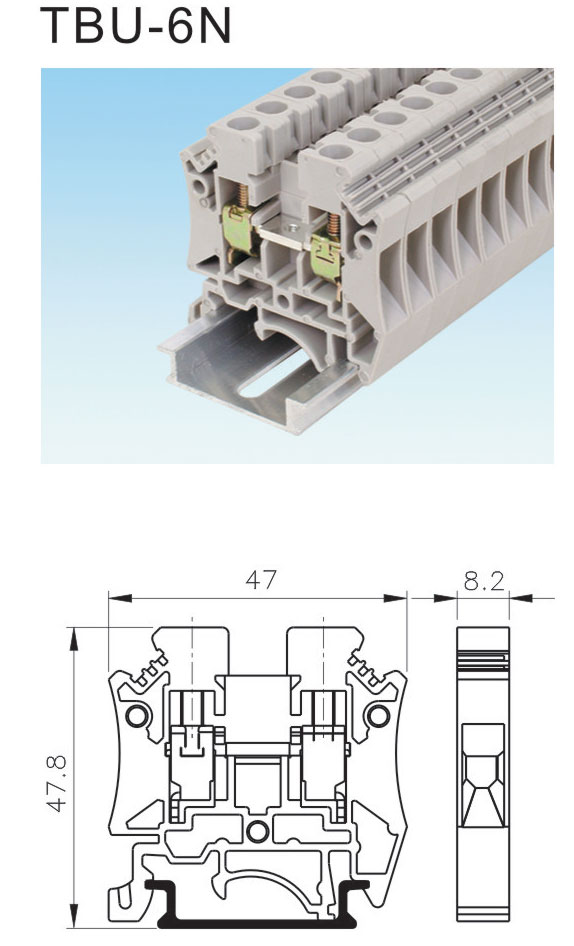

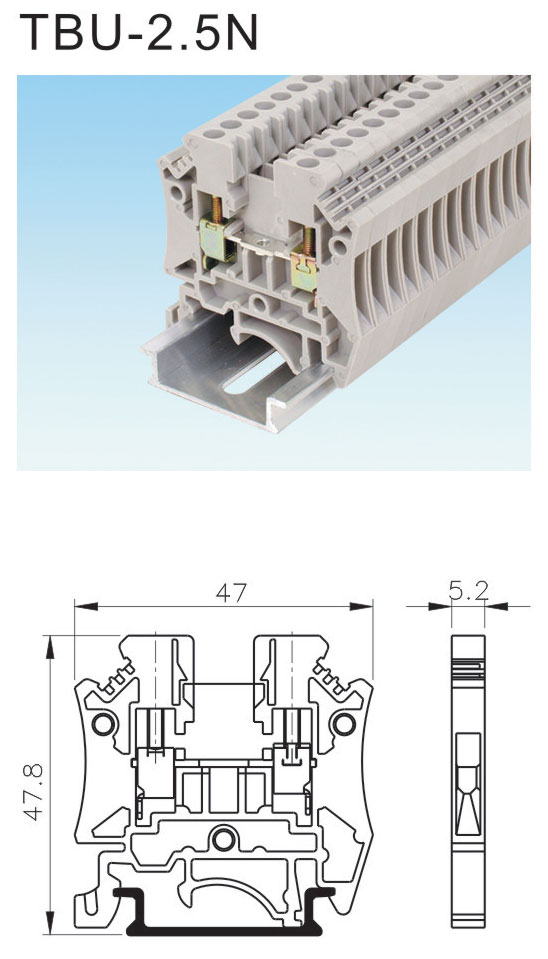

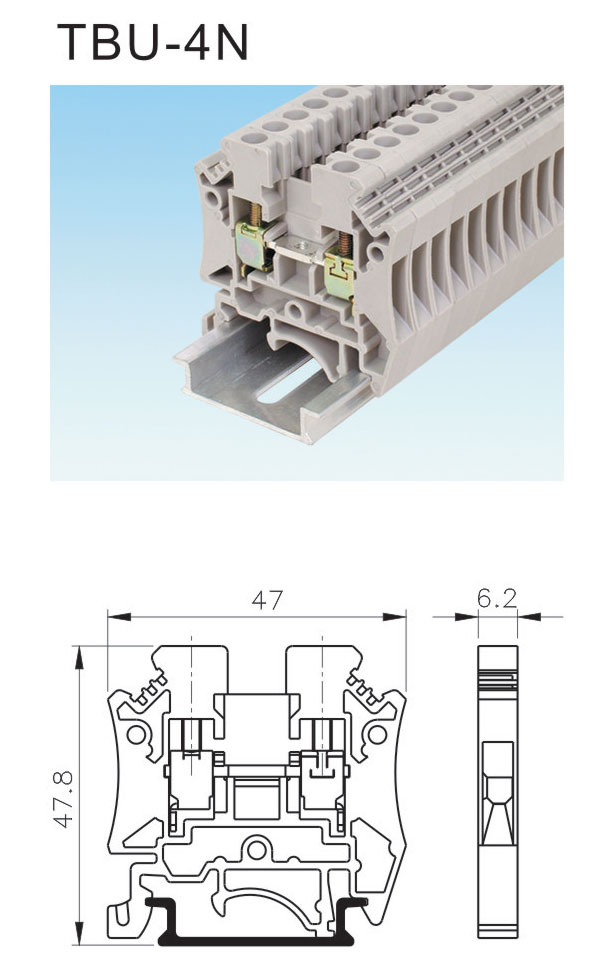

■外形尺寸 |
|
■特征 |
●TBU系列的端子盤可配在TBR-N及TBU-N兩種導軌上。
●采用框式壓線,材料為經淬火硬化並經鍍鋅純化的優質鋼板。
●可搭配適合的短路片及標示牌,產品的設計符合IEC60947-7-1等國際標准。 |
規格 |
IEC |
IEC |
IEC |
額定電流 |
24A |
32A |
41A |
額定電壓 |
800V |
800V |
800V |
電線截面積 |
2.5mm2 |
4mm2 |
6mm2 |
單芯線 |
22-12AWG |
22-10AWG |
20-8AWG |
多芯線 |
22-12AWG |
22-10AWG |
20-8AWG |
耐電壓 |
5KV |
5KV |
5KV |
扭力 |
4kgf.cm |
6kgf.cm |
10kgf.cm |
螺絲 |
M2.6 |
M3 |
M3.5 |
剝線長度 |
10~12mm |
10~12mm |
10~12mm |
|
配件 |
外觀 |
型號 |
包裝數 |
標示牌 |
|
TBU2.5N-A |
100 |
擋片 |
|
TBU2.5N-F |
10 |
側蓋 |
|
TBU2.5N-H |
100 |
通用導軌 |
|
TBR-N(鋁)/TBR-S(鋼) |
1M/條 |
|
|
TBU-N(鋁)/TBU-S(鋼) |
1M/條 |
上連接片 |
|
TBU2.5N-CU2 2P |
50 |
|
|
TBU2.5N-CU3 3P |
50 |
|
|
TBU2.5N-CU4 4P |
50 |
|
|
TBU2.5N-CU10 10P |
20 |
側連接片 |
|
TBU2.5N-CS2 2P |
50 |
|
|
TBU2.5N-CS3 3P |
50 |
|
|
TBU2.5N-CS4 4P |
50 |
|
|
TBU2.5N-CS10 10P |
20 |
|
配件 |
外觀 |
型號 |
包裝數 |
標示牌 |
|
TBU4N-A |
100 |
擋片 |
|
TBU2.5N-F |
10 |
側蓋 |
|
TBU2.5N-H |
100 |
通用導軌 |
|
TBR-N(鋁)/TBR-S(鋼) |
1M/條 |
|
|
TBU-N(鋁)/TBU-S(鋼) |
1M/條 |
上連接片 |
|
TBU4N-CU2 2P |
50 |
|
|
TBU4N-CU3 3P |
50 |
|
|
TBU4N-CU4 4P |
50 |
|
|
TBU4N-CU10 10P |
20 |
側連接片 |
|
TBU4N-CS2 2P |
50 |
|
|
TBU4N-CS3 3P |
50 |
|
|
TBU4N-CS4 4P |
50 |
|
|
TBU4N-CS10 10P |
20 |
|
配件 |
外觀 |
型號 |
包裝數 |
標示牌 |
|
TBU6N-A |
100 |
擋片 |
|
TBU2.5N-F |
10 |
側蓋 |
|
TBU2.5N-H |
100 |
通用導軌 |
|
TBR-N(鋁)/TBR-S(鋼) |
1M/條 |
|
|
TBU-N(鋁)/TBU-S(鋼) |
1M/條 |
上連接片 |
|
TBU6N-CU2 2P |
50 |
|
|
TBU6N-CU3 3P |
50 |
|
|
TBU6N-CU4 4P |
50 |
|
|
TBU6N-CU10 10P |
20 |
側連接片 |
|
TBU6N-CS2 2P |
50 |
|
|
TBU6N-CS3 3P |
50 |
|
|
TBU6N-CS4 4P |
50 |
|
|
TBU6N-CS10 10P |
20 |
|
|
|
