固态继电器














■附件（散热座依继电器安装数量，有1P~5P可选用。数目填在内，例：）

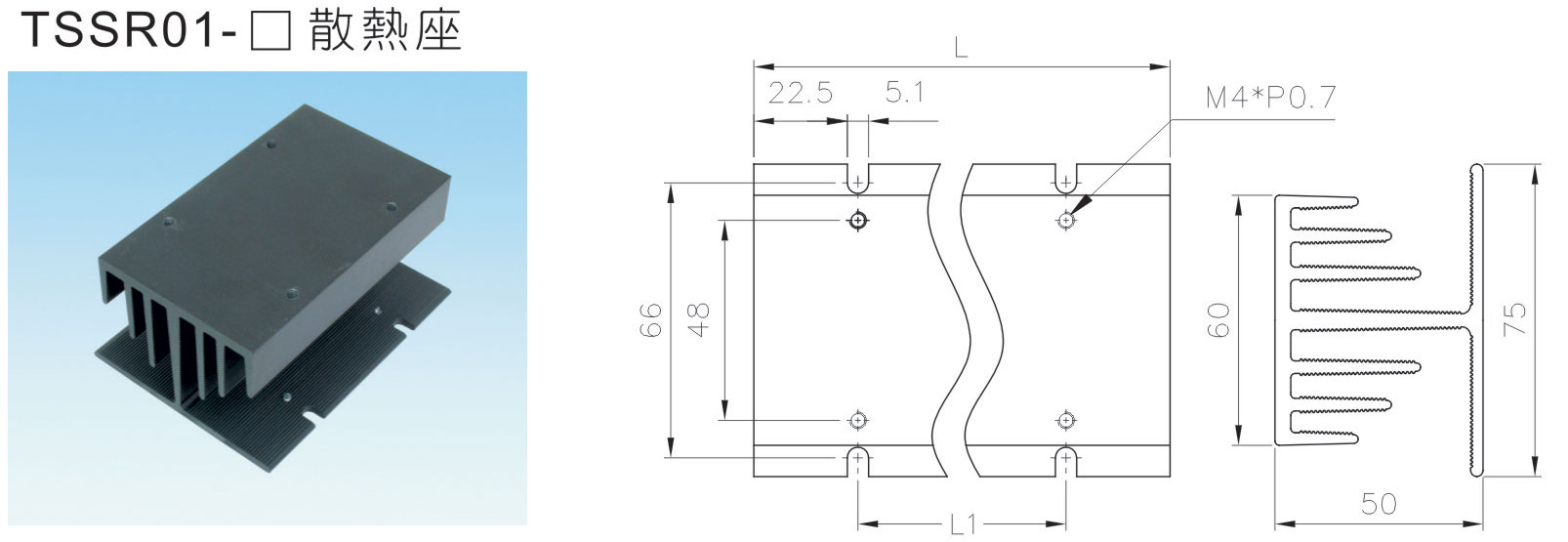

•TSSR01-散热座
代号 L L1
1P 50mm ———
2P 100mm 50mm
3P 150mm 100mm
4P 200mm 150mm
5P 250mm 200mm

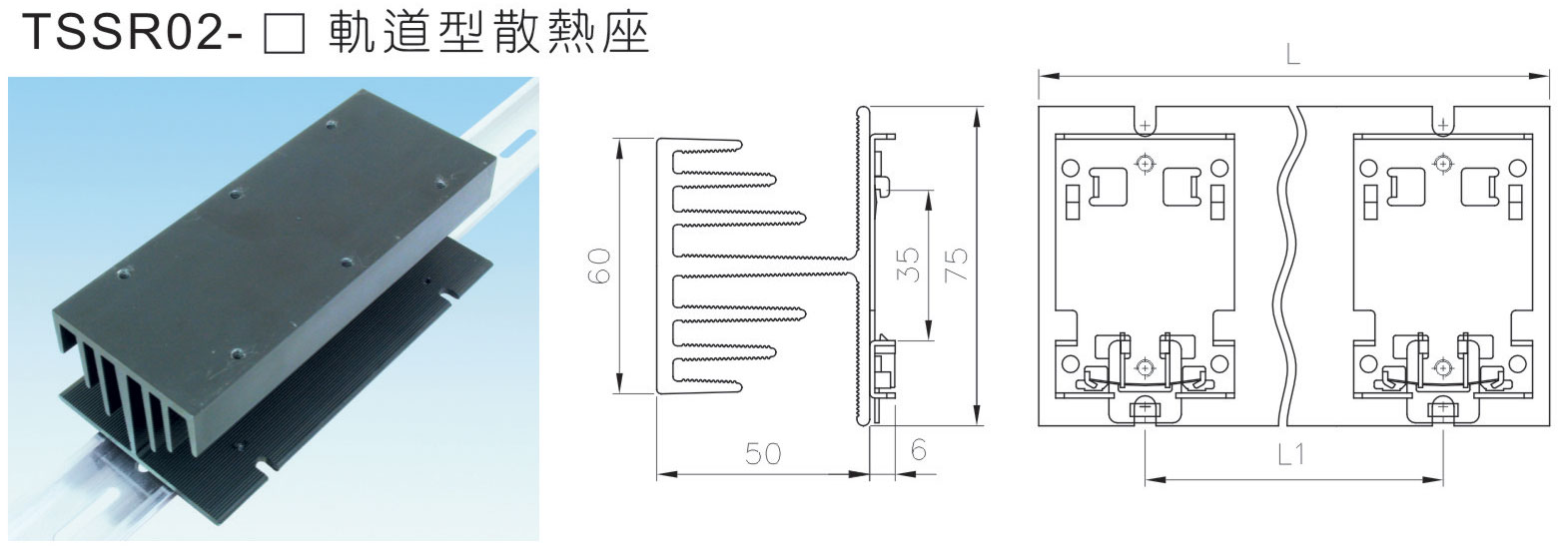

•TSSR02-轨道型散热座
代号 L L1
1P 50mm ———
2P 100mm 50mm
3P 150mm 100mm
4P 200mm 150mm
5P 250mm 200mm
TSSR03铝轨固定座 TSSR04导热橡胶
■注意事项
1.在通电中或是电源刚切断时，请勿触摸端子部，容易造成触电；请勿触摸机体及散热座，避免烫伤。
2.配电时请先切断电源，以免触电。
3.内藏电容器，电源刚切断时，仍残留电压，应在充分放电后再接触端子，以免触电。
4.当输出负载短路。或无负载时直接接上电源，产品皆会烧毁。
5.确保输出输入无过载电流电压，以免产品烧毁。
6.输出端应串上80%以下负载容量的保险丝，以确保过载时可保护设备。
7.输出端子的螺丝松动时请勿使用，否则会造成端子的异常发热而烧毁。
8.勿妨害机体及散热座周围空气的对流。
9.成品直接固定在控制盘，控制盘请使用热阻抗较低的材质。
10.当输出负载大于15A时，成品应加装散热座，以免成品过热造成输出误动作。
