| ■直流电压输入型（周围温度25℃） |
| •输入 |
| 特性\型号 |
TSSR-10D |
TSSR-25D |
TSSR-40D |
TSSR-10DH |
TSSR-25DH |
TSSR-40DH |
| 使用电压范围 |
3~32VDC |
| 消耗电流 |
6mA/12VDC |
| 动作电压 |
DC 3V以下 |
| 复归电压 |
DC 2V以上 |
|
| •输出 |
| 额定负载电压 |
24~380VAC |
90~480VAC |
| 瞬间承受最大电压（t=1min） |
600VAC（参考值） |
| 额定负载电流（rms） |
10A |
25A |
40A |
10A |
25A |
40A |
| 瞬间承受最大电流（t=10ms） |
100A |
250A |
400A |
100A |
250A |
400A |
|
| •性能 |
| 动作时间 |
负载电源的1/2周期+1ms以下 |
| 复归时间 |
负载电源的1/2周期+1ms以下 |
| 输出ON电压下降 |
1.6V（rms）以下 |
| 漏电流 |
4mA以下（最大电压） |
8mA以下（最大电压） |
| 绝缘阻抗 |
100MΩ以上（DC500V） |
| 耐电压 |
AC2500V 50/60Hz，1min |
| 振动 |
10~55Hz 复振幅1.5min |
| 冲击 |
1,000m/s2（约100G） |
| 储存环境温度 |
-30~+100℃（但不结冰及结露） |
| 使用周围温度 |
-20~+80℃（但不结冰及结露） |
| 使用周围湿度 |
45~85%RH |
| 重量 |
约80g |
|
| ■相位控制型（周围温度25℃） |
| •输入 |
| 特性/型号 |
TSSR-10V |
TSSR-25V |
TSSR-40V |
| 可调电阻范围 |
100KΩ to 48V,250KΩ to 110V,
500KΩ to 220V,1MΩ to 380V |
| 控制方法 |
相位控制 |
|
| •输出 |
| 额定负载电压 |
48~380VAC |
| 瞬间承受最大电压（t=1min） |
600VAC（参考值） |
| 额定负载电流（rms） |
10A |
25A |
40A |
| 瞬间承受最大电流（t=10ms） |
100A |
250A |
400A |
|
| •性能 |
| 输出ON电压下降 |
1.6V（rms）以下 |
| 漏电流 |
10mA以下（最大电压） |
| 耐电压 |
AC2500V 50/60Hz，1min |
| 振动 |
10~55Hz 复振幅1.5mm |
| 冲击 |
1,000m/s2（约100G） |
| 储存环境温度 |
-30~+100℃（但不结冰及结露） |
| 使用周围温度 |
-20~+80℃（但不结冰及结露） |
| 使用周围湿度 |
45~85%RH |
| 重量 |
约80g |
|

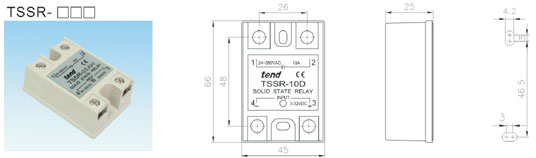

| ■外观尺寸 |
 |
| |
|
