| ■特性 |
●本系列开关依电流容量分为16A~66A共五种
●安装方式分为固定式(固定在操作面板上)与分离式(接点座固定在控制箱内,上座与把手固定在控制箱
上盖)
● 分离式可安装于TBR-N(标准铝轨-宽轨)上
● 切换把手有标准型及图形两种,标准型有红/黄色及黑/银色,图形有红/黄色及黑/灰色 |
| ■型号说明 |
 |
| 项次 |
代号 |
说明 |
| 1.容量 |
TDS16 |
16A |
| TDS25 |
25A |
| TDS33 |
33A |
| TDS40 |
40A |
| TDS66 |
66A |
| 2.固定方式 |
F |
固定式 |
| B |
分离式 |
| E |
控制盒 |
| 3.把手型式 |
S |
标准把手 |
| R |
圆开把手 |
| 4.颜色 |
B |
黑/银色 |
| R |
红/黄 |
| 5.连杆长度 |
1 |
50mm |
| 2 |
100mm |
| 3 |
250mm |
| 4 |
300mm |

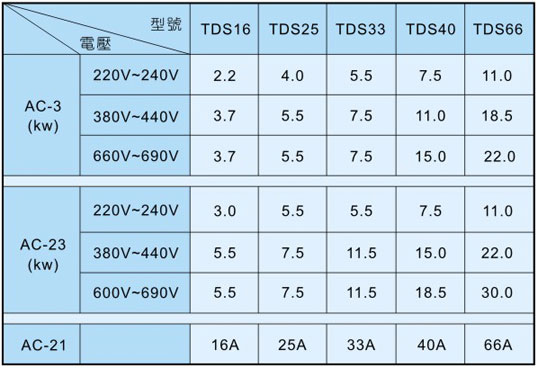

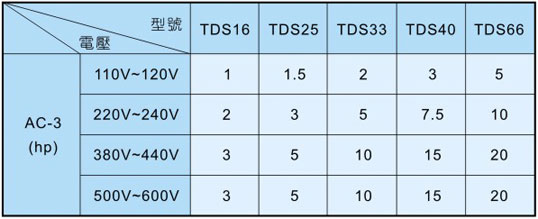

| ■规格 |
 |
 |

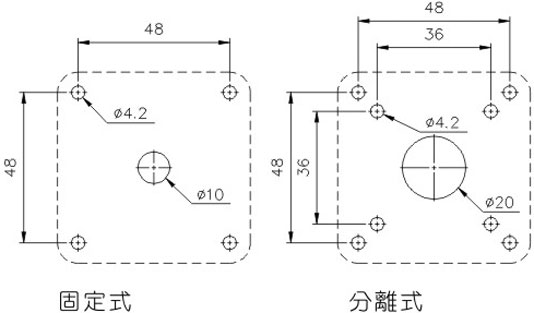

| ■面板固定孔 |
 |

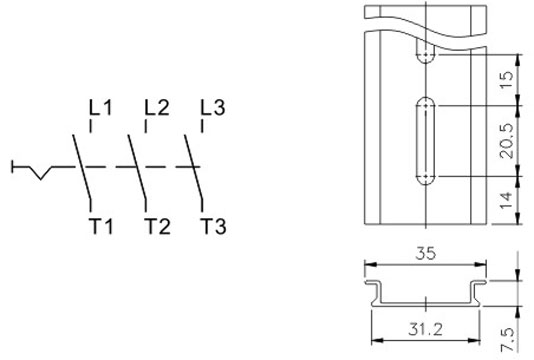

| ■连线图 ■TBR-N(尺寸图) |
 |
|
|
