■附件（散熱座依繼電器安裝數量，有1P~5P可選用。數目填在 內，例： ） |

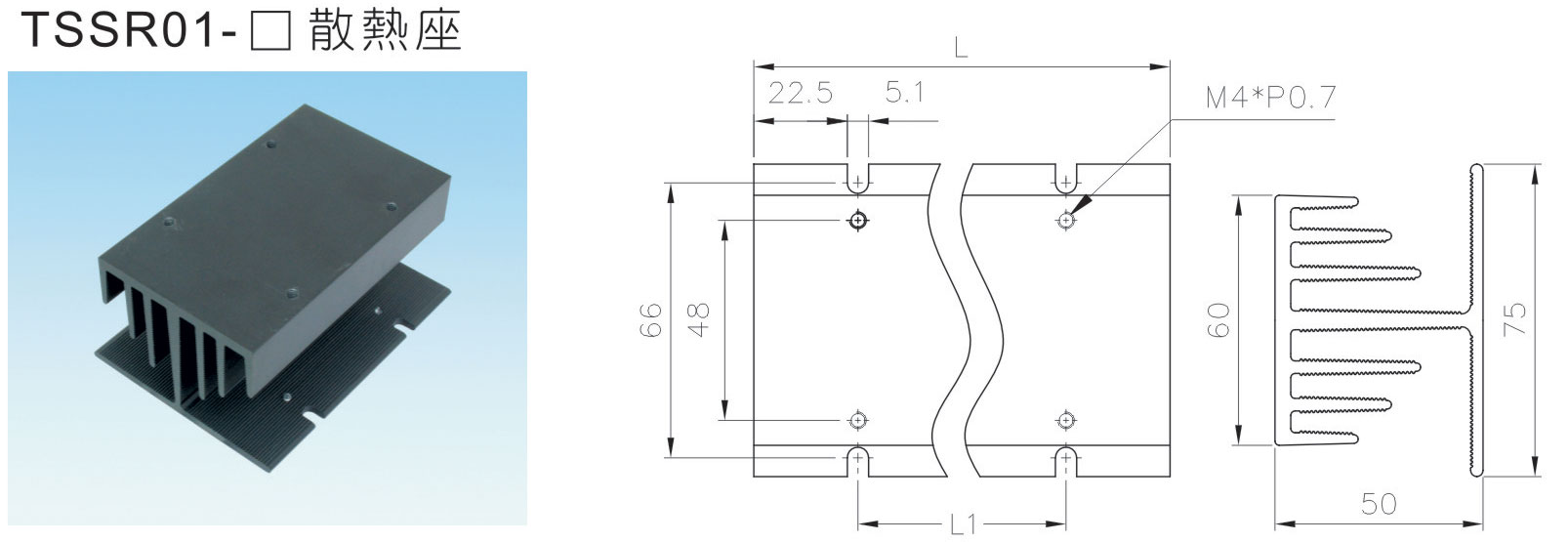

| •TSSR01-散熱座 |
 |
代號 |
L |
L1 |
| 1P |
50mm |
——— |
| 2P |
100mm |
50mm |
| 3P |
150mm |
100mm |
| 4P |
200mm |
150mm |
| 5P |
250mm |
200mm |
|
|

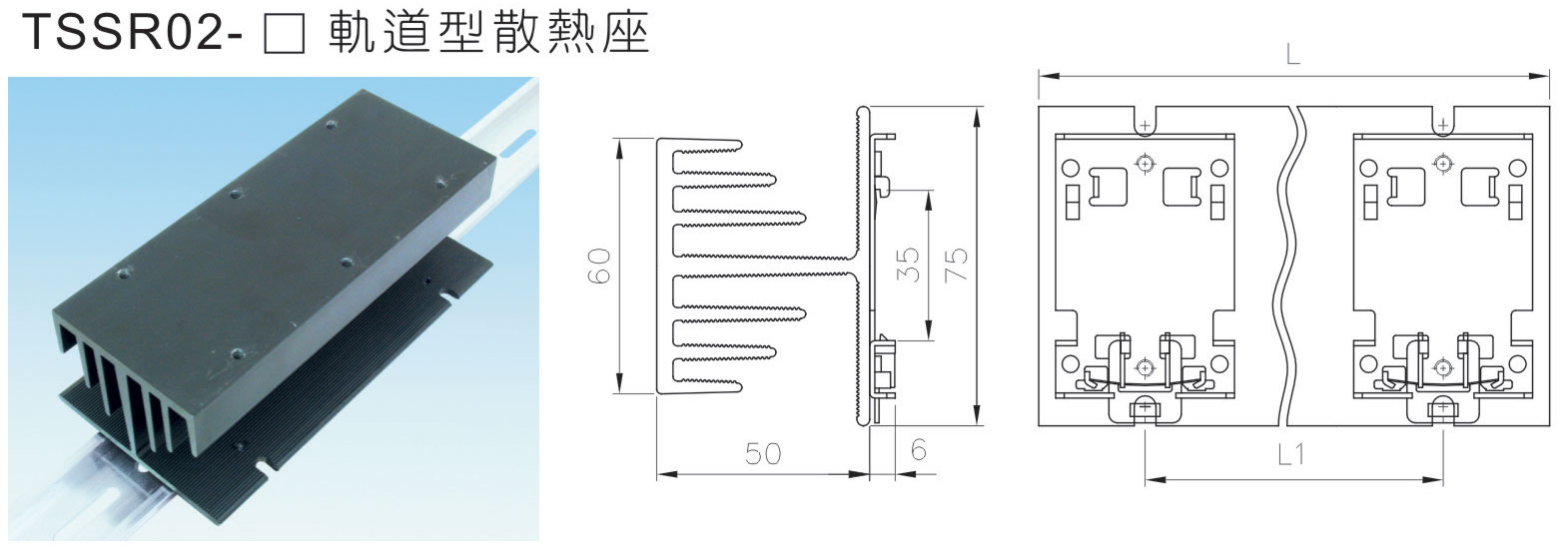

| •TSSR02-軌道型散熱座 |
 |
代號 |
L |
L1 |
| 1P |
50mm |
——— |
| 2P |
100mm |
50mm |
| 3P |
150mm |
100mm |
| 4P |
200mm |
150mm |
| 5P |
250mm |
200mm |
|
|
| TSSR03鋁軌固定座 |
TSSR04導熱橡膠 |
 |
 |
|
| ■注意事項 |
1.在通電中或是電源剛切斷時，請勿觸摸端子部，容易造成觸電；請勿觸摸機體及散熱座，避免燙傷。
2.配電時請先切斷電源，以免觸電。
3.內藏電容器，電源剛切斷時，仍殘留電壓，應在充分放電後再接觸端子，以免觸電。
4.當輸出負載短路。或無負載時直接接上電源，產品皆會燒毀。
5.確保輸出輸入無過載電流電壓，以免產品燒毀。
6.輸出端應串上80%以下負載容量的保險絲，以確保過載時可保護設備。
7.輸出端子的螺絲松動時請勿使用，否則會造成端子的異常發熱而燒毀。
8.勿妨害機體及散熱座周圍空氣的對流。
9.成品直接固定在控制盤，控制盤請使用熱阻抗較低的材質。
10.當輸出負載大於15A時，成品應加裝散熱座，以免成品過熱造成輸出誤動作。 |
| |
|
