| ■直流電壓輸入型（周圍溫度25℃） |
| •輸入 |
| 特性\型號 |
TSSR-10D |
TSSR-25D |
TSSR-40D |
TSSR-10DH |
TSSR-25DH |
TSSR-40DH |
| 使用電壓範圍 |
3~32VDC |
| 消耗電流 |
6mA/12VDC |
| 動作電壓 |
DC 3V以下 |
| 複歸電壓 |
DC 2V以上 |
|
| •輸出 |
| 額定負載電壓 |
24~380VAC |
90~480VAC |
| 瞬間承受最大電壓（t=1min） |
600VAC（參考值） |
| 額定負載電流（rms） |
10A |
25A |
40A |
10A |
25A |
40A |
| 瞬間承受最大電流（t=10ms） |
100A |
250A |
400A |
100A |
250A |
400A |
|
| •性能 |
| 動作時間 |
負載電源的1/2周期+1ms以下 |
| 複歸時間 |
負載電源的1/2周期+1ms以下 |
| 輸出ON電壓下降 |
1.6V（rms）以下 |
| 漏電流 |
4mA以下（最大電壓） |
8mA以下（最大電壓） |
| 絕緣阻抗 |
100MΩ以上（DC500V） |
| 耐電壓 |
AC2500V 50/60Hz，1min |
| 振動 |
10~55Hz 複振幅1.5min |
| 沖擊 |
1,000m/s2（約100G） |
| 儲存環境溫度 |
-30~+100℃（但不結冰及結露） |
| 使用周圍溫度 |
-20~+80℃（但不結冰及結露） |
| 使用周圍濕度 |
45~85%RH |
| 重量 |
約80g |
|
| ■相位控制型（周圍溫度25℃） |
| •輸入 |
| 特性/型號 |
TSSR-10V |
TSSR-25V |
TSSR-40V |
| 可調電阻範圍 |
100KΩ to 48V,250KΩ to 110V,
500KΩ to 220V,1MΩ to 380V |
| 控制方法 |
相位控制 |
|
| •輸出 |
| 額定負載電壓 |
48~380VAC |
| 瞬間承受最大電壓（t=1min） |
600VAC（參考值） |
| 額定負載電流（rms） |
10A |
25A |
40A |
| 瞬間承受最大電流（t=10ms） |
100A |
250A |
400A |
|
| •性能 |
| 輸出ON電壓下降 |
1.6V（rms）以下 |
| 漏電流 |
10mA以下（最大電壓） |
| 耐電壓 |
AC2500V 50/60Hz，1min |
| 振動 |
10~55Hz 複振幅1.5mm |
| 沖擊 |
1,000m/s2（約100G） |
| 儲存環境溫度 |
-30~+100℃（但不結冰及結露） |
| 使用周圍溫度 |
-20~+80℃（但不結冰及結露） |
| 使用周圍濕度 |
45~85%RH |
| 重量 |
約80g |
|

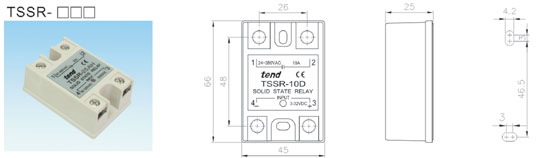

| ■外觀尺寸 |
 |
| |
|
