TN2系列控制器材
  . TN2系列控制器材(一)
  . TN2系列控制器材(二)
  . TN2系列控制器材(三)
  . TN2系列控制器材(四)
























  本系列控制器材,上部与接點座部分分离,除二點式按鈕、及二點式照光按鈕外(IP40),全系列保護构造皆為IP65(IEC144),可防水、防油、防塵、适用于較惡劣之環境。

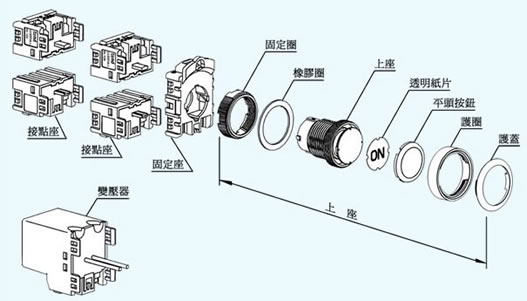

 按鈕開關組立圖

 特性
本系列開關為三段可拆組式開關,分為上座、固定座、接點座三部分。
上座与固定座之裝卸(如圖一)
固定座与接點座之裝卸(如圖二)
(圖一)
(圖二)
裝配: 固定座橙色滑塊之PUSH對標准座螺牙溝槽壓入,即可固定。
拆卸: 以手或以起子(螺絲刀)插入橙色滑塊上端之圓孔內,下壓橙色滑塊即可拆卸。
裝配: 固定座上凸出之固定塊對准接點座之固定孔推入,即可固定。
拆卸: 以一字起子(螺絲刀),分別插入接點座之凸塊往上撬起,即可拆卸。
