·特性

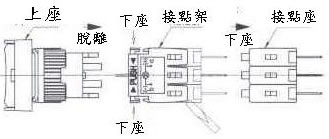

本系列開關為三段可拆組式開關,分為上座,接點架接點座三部份.拆解時以手壓或接點座拆卸器依接點架上之PUSH標示,將左右二端同時間內壓即可將上座与接點架分离以“一”字起子將接點架卡住接點座之部位撬起,即可將接點座脫离接點架.

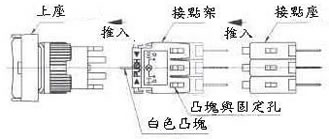

組合時,將接點座二端之凸塊,對准接點架二端長方形固定孔推入即可將接點座与接點架組合.然后再將接點架上凸出之白色凸塊,對准上座內之白色塊,將接點架推入,即可組合接點架与上座.

使用者安裝之分解圖如下

指示燈与照光式按鈕的電源端子在中間。其排列方向与其他的接點端子成90
更換燈殼時,以“一”字起子自燈殼的缺口處撬開
更換銘牌時,可在取下燈殼后,自燈殼內取下銘牌
·各型式裝配孔徑的間距
(圓形,方形)指示燈,照光式按鈕開關
(長方形)指示燈,照光式按鈕開關
(圓形、方形、長方形)選擇﹛鑰匙開關(圓形、方形)防水套;(長方形,方形)護蓋連鎖式,大頭按鈕開關
長方形防水套
