| ■TS2 Φ22/Φ25系列 |

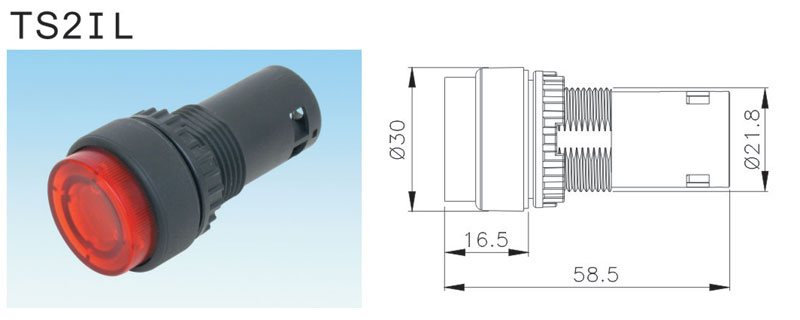

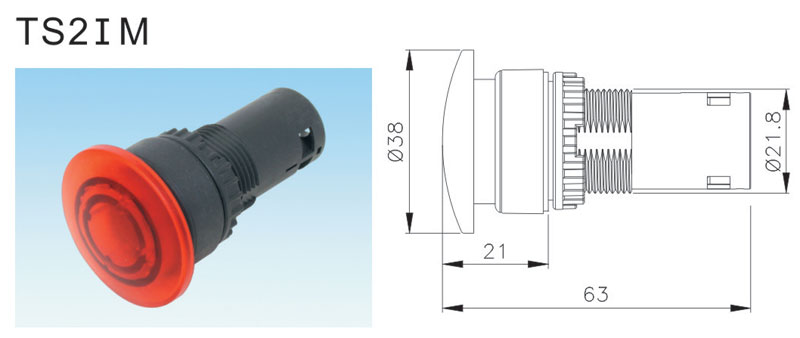

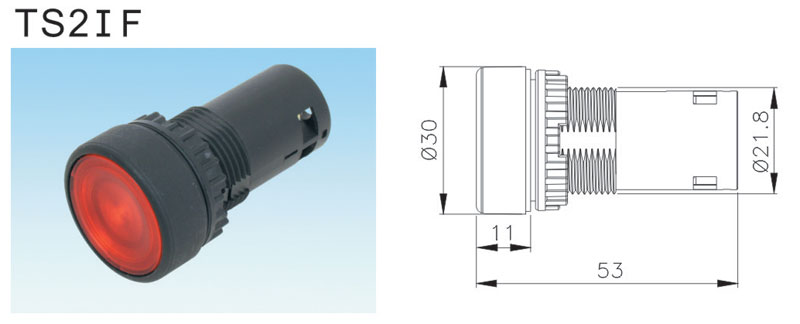

| ■照光按钮装配尺寸 |
|
| ■直接式照光按钮接点图 |
| 型 式 |
TN2-A |
TN2-B |
| 接 点 |
1a |
1b |
| 接点图 |
|
|
|
| ■型号说明 |
|
| 项次 |
代号 |
说明 |
| 1.固定孔径 |
TS2 |
Φ22mm/Φ25mm |
| 2.型 式 |
IF
IL
IM |
平头
凸头
大头 |
| 3.电 压 |
1
2
5
6
7
8
9 |
110VAC LED灯泡
220VAC LED灯泡
6VAC/DC 钨丝、LED灯泡
18VAC/DC 钨丝灯泡
24VAC/DC 钨丝灯泡、LED灯泡
30VAC/DC 钨丝灯泡
12VAC/DC 钨丝灯泡、LED灯泡 |
| 4.颜 色 |
R
G
O
W
BL |
红
绿
橙
白
蓝 |
| 5.灯泡种类 |
I
L |
钨丝灯泡
LED灯泡 |
| 6.接点种类 |
A
B |
1a
1b |
|
| |
|
|
