小型微动开关
  小型微动开关













■小型微动开关
■特征
● 引动器种类广泛         ● 高精确度         ● 广泛操作速度范围
■型号说明                                                                ●接点构成

●安装孔加工尺寸

  安装时请用M3螺丝及平垫圈，弹簧

  垫圈坚牢地安装，适合扭力为0.39

  ～0.59N.m{4~6Kg.cm}.
   项次     代号     说明
   1.额定电流     10
    16
    21		     10A
    16A
    21A
   2.引动器     0
    1
    2
    3
    4
    5
    6		     按钮型
    长柄型
    短柄型
    长滑轮型
    短滑轮型
    加长柄型
    曲柄型
   3.接点规格     空白
    S		     1C(com  下端子)
    1C(com  侧端子)
   4.端子规格     C
    D		     #250型端子
    #187型端子

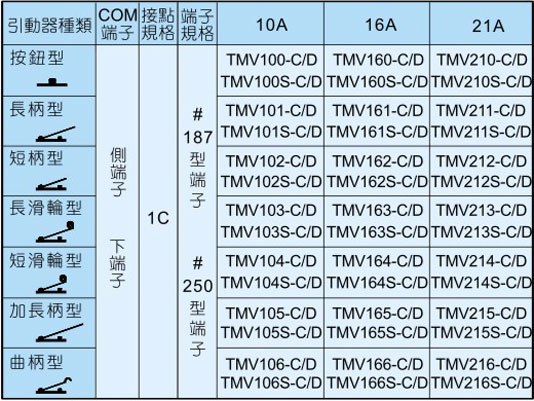

■种类

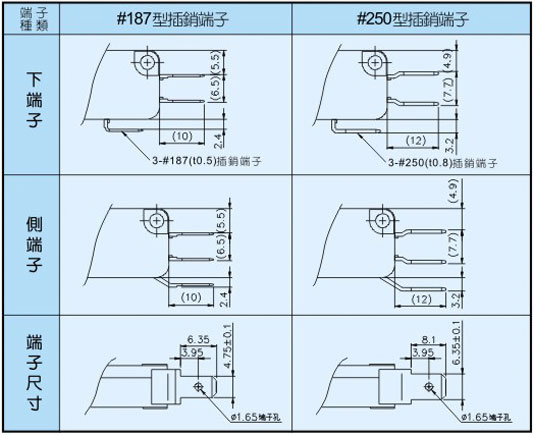

■端子种类及形状
■规格

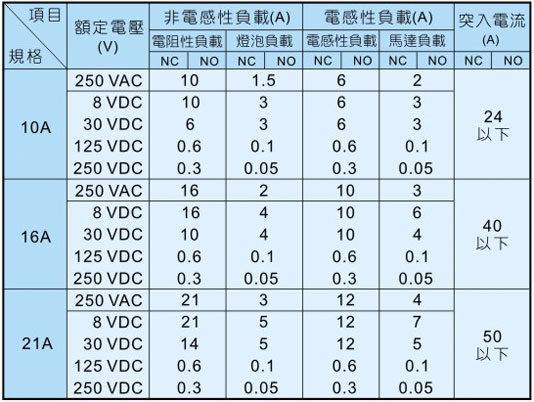

●额定值
●特性
项    目
型    式

TMV 10型系列
TMV 16型系列
TMV 21型系列
  操作速度      0.1mm~1m/s (按钮型)
  动作频率      机械:240 operations/min
     电气:20 operations/min
  绝缘电阻      100MΩ 以上(在500 VDC以下)
  接点电阻      15mΩ以下
  耐电压   非连线
  端子间		      1,000VAC,50/60Hz,持续1分钟
  载电流和无
  载电流零件
  间,端子和
  接地之间		      TMV 10型
     1,500VAC,50/60Hz,持续1分钟
     TMV 16型   TMV21型
     2,000VAC,50/60Hz,持续1分钟
  振动   误动作      10～55Hz,双振幅1.5mm
  冲击   耐久      最大1,000m/s2{约100G}
  误动作
    最大200m/s2{约20G}     最大300m/s2{约30G}
  寿命   机械的      2,000万次以上
  电气的
    30万次以上     10万次以上
  使用周围温度      -25～+65℃(但不结冰)
  使用周围湿度      85%RH以下(+5~+35℃)
  重量      约7.2至8g
