多段式切换开关
  多段式切换48mm与64mm系列
  多段式切换48*60与64*80系列
  电流,电压切换48*48与64*64系列
  电流,电压切换48*60与64*80系列
  多段式切换Φ22/Φ25/Φ30系列










■装配孔径
尺寸说明：所有尺寸均为mm
项次
Φ22
Φ25
Φ30
A
60min
B
11.2
12.7
15.2
C
22.4
25.4
30.4

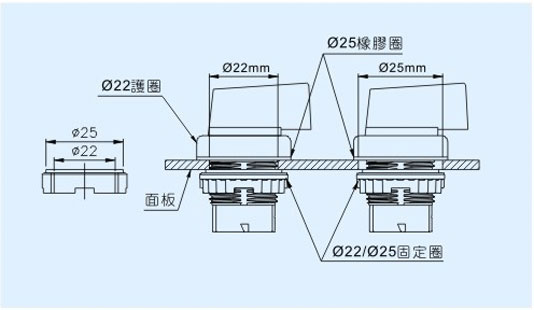

●Φ22/Φ25系列装配方法

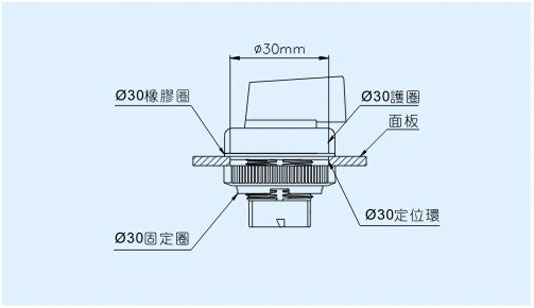

Φ30系列装配方法
■组装方式

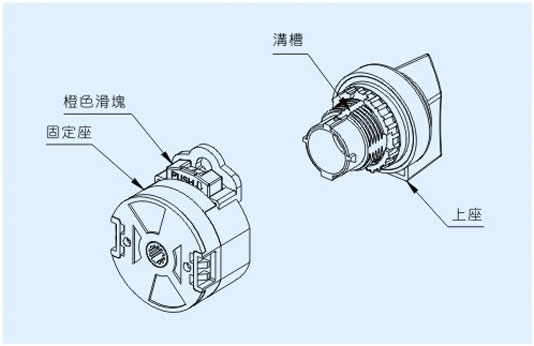

●上座与固定座之装卸

装配:固定座橙色滑块PUSH↓对准上座沟槽压入,即可固定.
拆卸:以手或一字起字(螺丝刀),插入橙色滑块上端之圆内,下压橙色滑块即可拆卸.

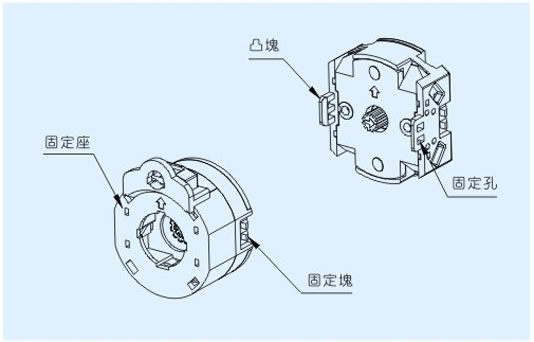

●固定座与接点座之装卸
装配:固定座上凸起之固定块对准接点座之固定孔推入,即可固定。
拆卸：以一字起子(螺丝刀),分别插入接点座之凸块往上撬起,即可拆卸。
