多段式切换开关

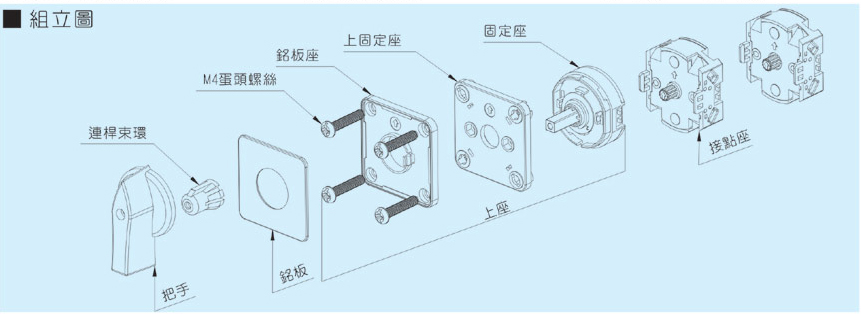

■ 组立图

■ 48面板与64面板二系列，由把手、铭板、上座与接点座组成，可自行拆组。

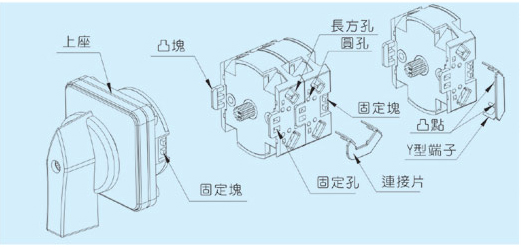

●上座与接点座之装卸,接点座与接点座之装卸

●上座与接点座之装配:上座凸起之固定块对准接点座之固定孔推入即可

●接点座与接点座装配:接点座凸起之固定块对准接点座之固定孔推入即可

●拆卸:以一字起子(螺丝刀),分别插入接点座之凸块往上撬起,即可拆卸

●连接片组装:将连接片上的Y型端子插入接点座两侧之长方形孔,并将连接片上的凸点压入接点座上的圆孔即可.
