旋轉/閃光警示燈
  . 外觀尺寸與裝配孔徑
  . 型號說明












返回
■旋轉/閃光警示燈
■外觀尺寸與裝配孔徑

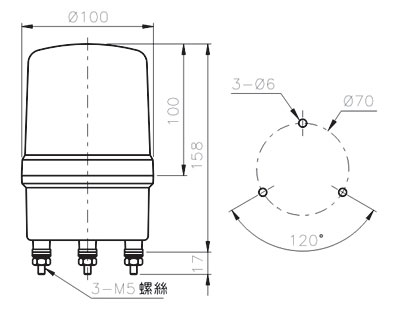

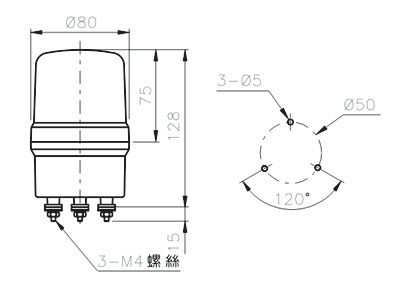

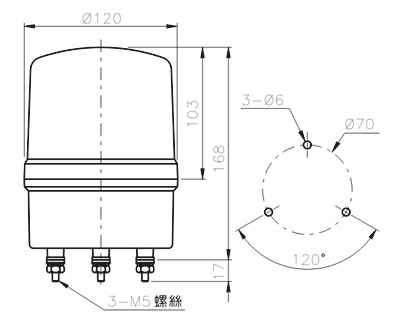

TWRW-08 TWRW-10 TWRW-12

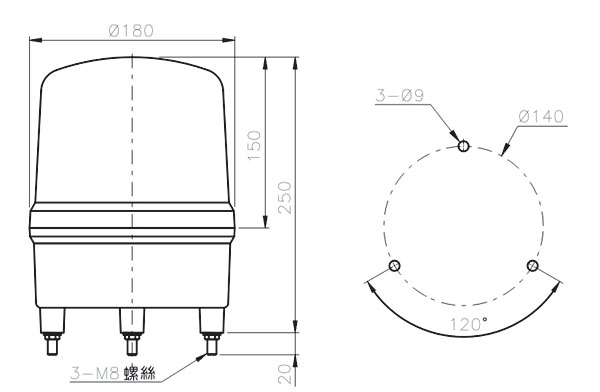

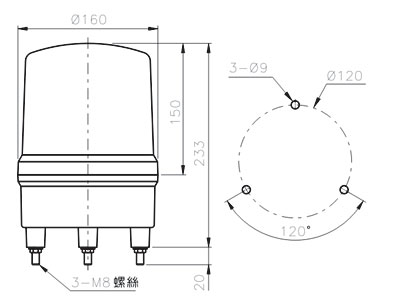

TWRW-16 TWRW-18 ■配線圖
■特性

● 此系列警示燈主要可分為旋轉及閃光兩種，各有紅，橙，綠，藍，桃紅五種顏色。
● 旋轉轉速為160轉/分，閃光頻率為150次/分。
● 蜂鳴器為間歇式，頻率與閃光同步，約為150次/分，音量為80db/1m以上。
■型號說明
項次 代號 說明
1. 型   式 TWR 旋轉型(透明燈殼)
TWK 旋轉型(鑽石燈殼)
TWF 閃光型(LED條紋燈殼)
TWL 旋轉型(LED條紋燈殼)
2. 蜂鳴器 空白 螺絲接線型(無蜂鳴器)
B 螺絲接線型(有蜂鳴器)
W 出線型(無蜂鳴器)
S 出線型(有蜂鳴器)
3. 尺   寸 08 Φ80mm
10 Φ100mm
12 Φ120mm
16 Φ160mm
18 Φ180mm
4. 燈   泡 空白 鎢絲燈泡
L LED
5. 使用電壓 1 110VAC
2 220VAC
7 24VAC/DC
9 12VAC/DC
6.燈殼顏色 R 紅
O 橙
G 綠
BL 藍
P 桃紅
注：1.TWR/TWK只有鎢絲燈泡，TWF型可選擇鎢絲或LED。
      2.TWF16及TWF18型式，無鎢絲燈泡的選項。
      3.LED選用的顏色與燈殼顏色必須相同。
      4.TWL限選用LED燈泡。
