■一層多色警示燈 |

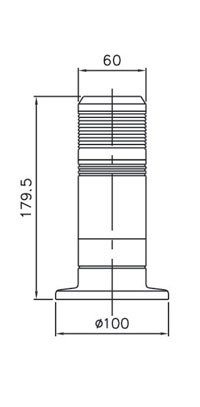

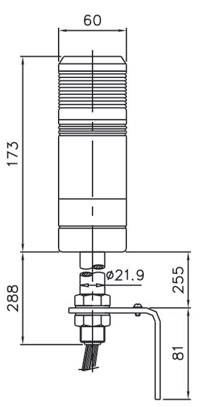

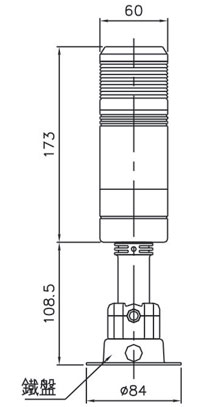

■外觀和尺寸 |

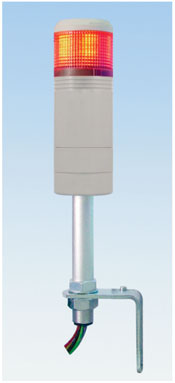

TPTM/TPTR |

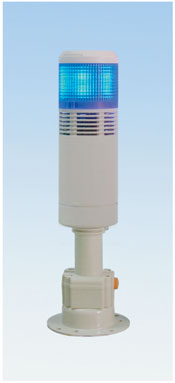

TPFM/TPFR |

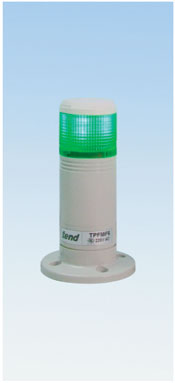

TPWM/TPWR |
|
|
|
|
■特性 |
● 此系列警示燈主要特點為單層多色,可降低總高度,有紅,橙,綠,藍四種顏色,以供選擇。
● 旋轉轉速為180轉/分,閃光頻率為60次/分。
● 蜂鳴聲為間歇式時,串接旋轉線時,頻率為180次/分,串接閃光線時,頻率為60次/分,音量為
80db/1m以上。 |
|
■型號說明 |
|
項 次 |
代 號 |
說 明 |
1. 固定方式 |
TPT |
杆式 |
TPW |
盤式 |
TPF |
可折式 |
TPA |
側掛式 |
2. 功 能 |
ML |
常亮 |
MF |
常亮、閃光 |
MB |
常亮、蜂鳴 |
MS |
常亮、閃光、蜂鳴 |
RF |
旋轉、常亮、閃光 |
RS |
旋轉、常亮、閃光、蜂鳴 |
3. 燈殼外徑 |
5 |
Φ50mm |
6 |
Φ60mm |
7 |
Φ70mm |
4. 使用電壓 |
1 |
110VAC |
2 |
220VAC |
7 |
24VAC/DC |
9 |
12VAC/DC |
5. 燈色數目 |
2~4 |
2~4 |
6. 燈顏色 |
R |
紅 |
O |
橙 |
G |
綠 |
B |
藍 |
|

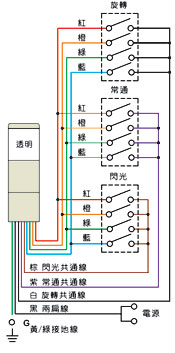

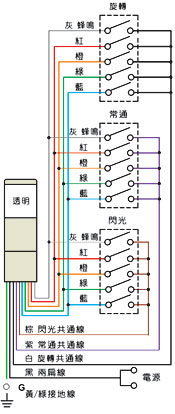

■接線圖 |
標准型(ML) |

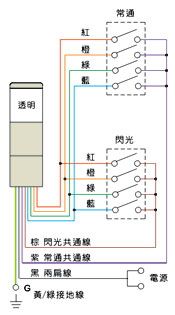

閃光型(MF) |
蜂鳴型(MB) |
|
|
|

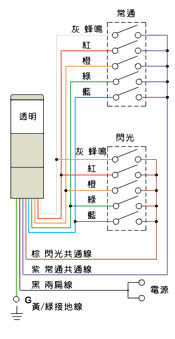

閃光蜂鳴型(MS) |
旋轉閃光型(RF) |
旋轉閃光蜂鳴型(RS) |
|
|
|
|
|
|
|
