| ■上座型號說明 |
 |
項次 |
代號 |
說明 |
| 1.固定孔徑 |
2 |
Φ22/Φ25 |
| 3 |
Φ30 |
| 2.把手 |
S |
短把手 |
| K |
鑰匙 |

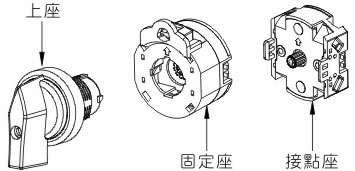

| ■訂購組件自行組裝,請參閱右下側組裝示意圖及本頁上的組件型號說明 |
|
| ■外觀尺寸 |

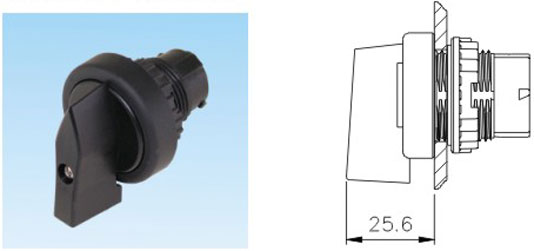

| TCS2S、TCS3S |
 |

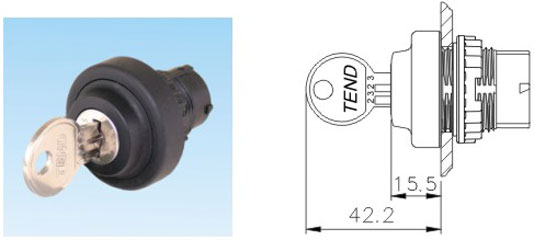

| TCS2K、TCS3K |
 |
| ■固定座型號說明 |
項次 |
代號 |
說明 |
 |
1.段數 |
2~8 |
2~8段 |
| 2.度數 |
4 |
45° |
| 9 |
90° |
3.動作特性
(限45°2段、3段用) |
空白 |
保持 |
| R |
複歸(90°無複歸) |
| ■外觀尺寸 |

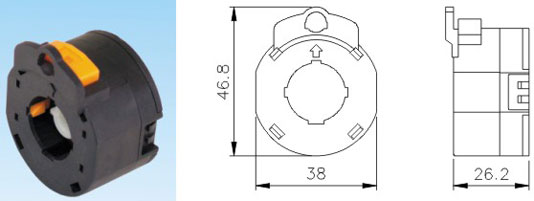

| TCS□□□ |
 |
| ■固定座型號說明 |
項次 |
代號 |
說明 |
 |
1.容量 |
1 |
10A |
| 2 |
16A |
| 3 |
25A |
| 2.接點數量 |
S |
單接點 |
| C |
雙接點 |
| 3.接點座編號 |
C01~CA1 |
— |
| ■外觀尺寸 |

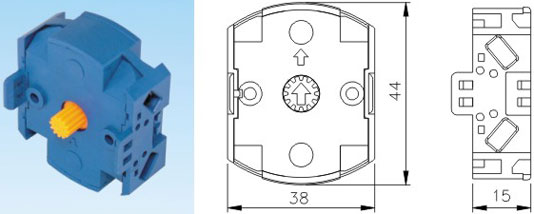

| TCS□-C01~CA1/TCS□-S01~SA1 |
 |
|
|
