•護蓋卡式端子盤 |
■特性 |
◊本系列護蓋端子盤系將原TBC/TBR/TBD三系列端子盤加以改良設計,原來透明護蓋需另行購買,且每次拆配線需將護蓋拿開,增加成本及費時。改良後,每只端子皆為一體成型護蓋,螺絲起子可直接穿越護蓋上的孔,拆鎖螺絲。確保使用者不會誤觸電源。 |
◊以往端子盤配線時,需先將螺絲反轉退開,插入端子或電源後再行鎖緊螺絲,新的設計為成品上的螺絲皆不鎖,讓使用者配線時直接鎖緊。且螺絲亦無虞松脫時掉落。 |
◊本系列端子盤另設計加上護套的2P連接片,保護使用者不會誤碼率觸電源。可共同使用於TBCN/TBRN/TBDN三系列產品。 |
■外觀與尺寸 |
|
•護蓋雙層式端子盤 |
■外觀與尺寸 |

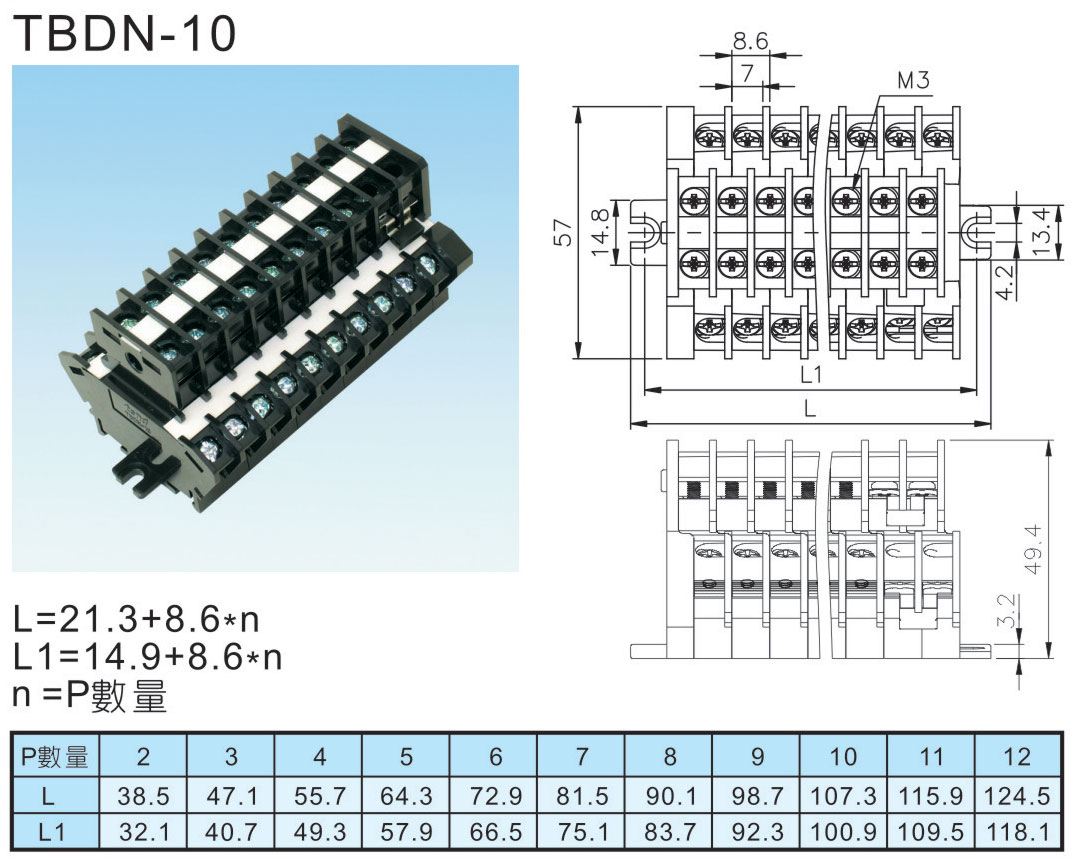

TBDN-10 |

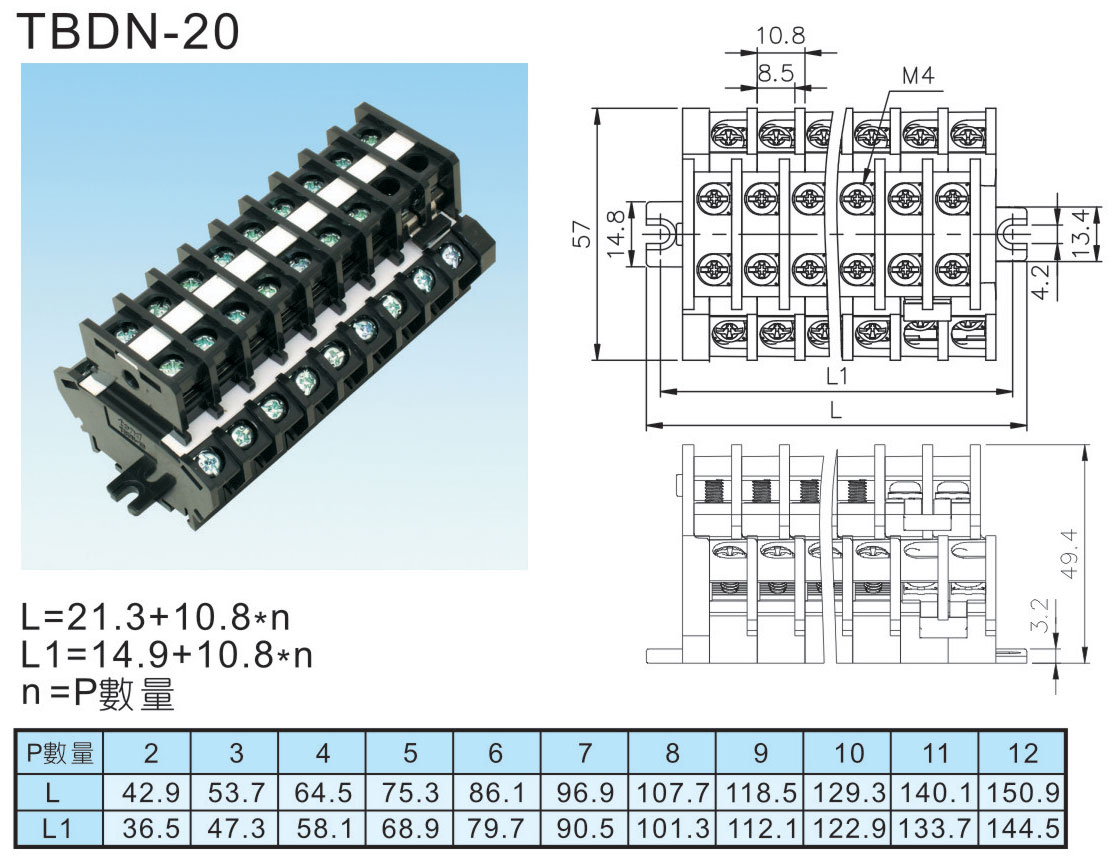

TBDN-20 |

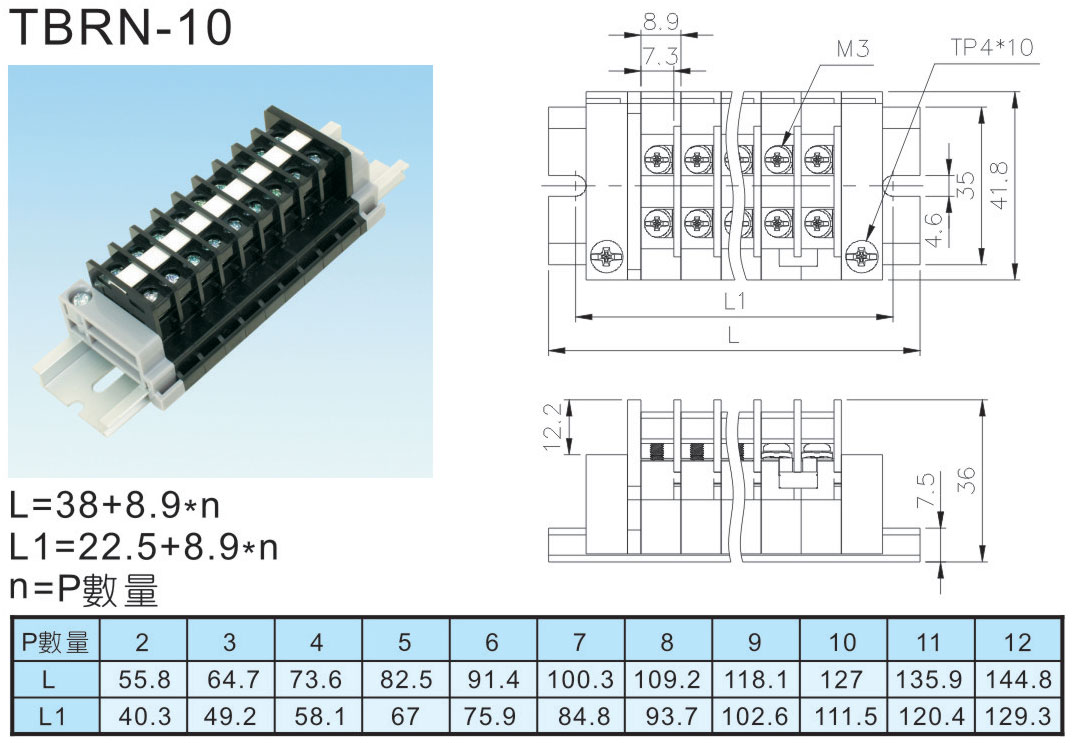

TBRN-10 |
|
|
|

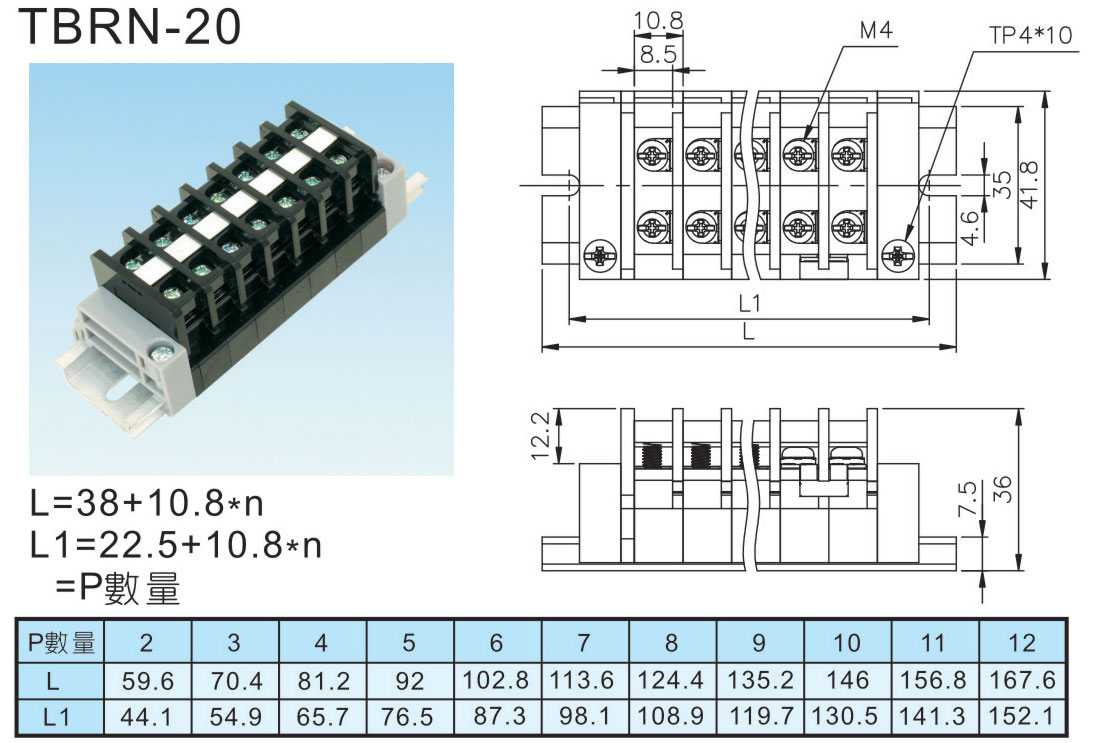

TBRN-20 |

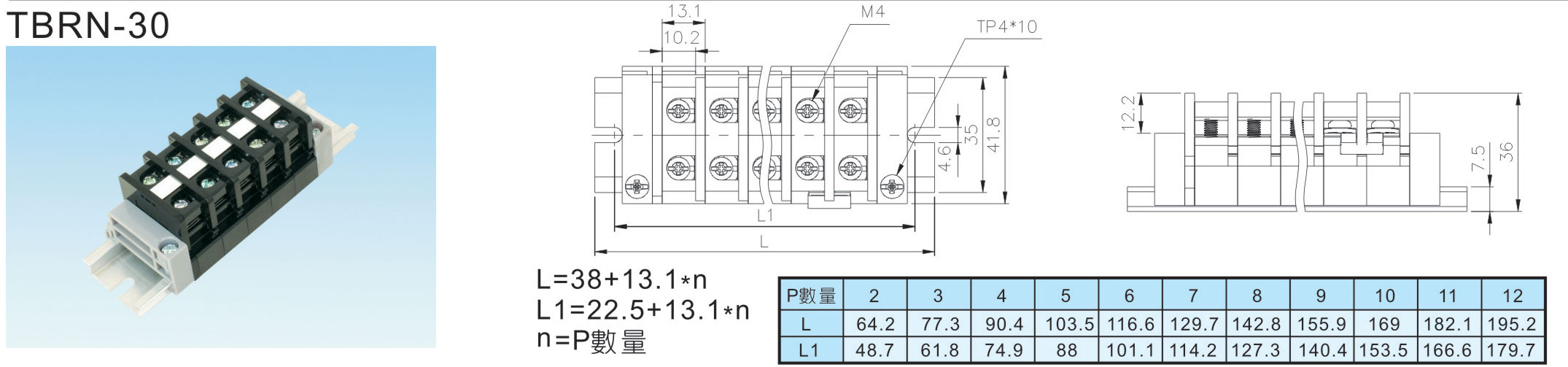

TBRN-30 |

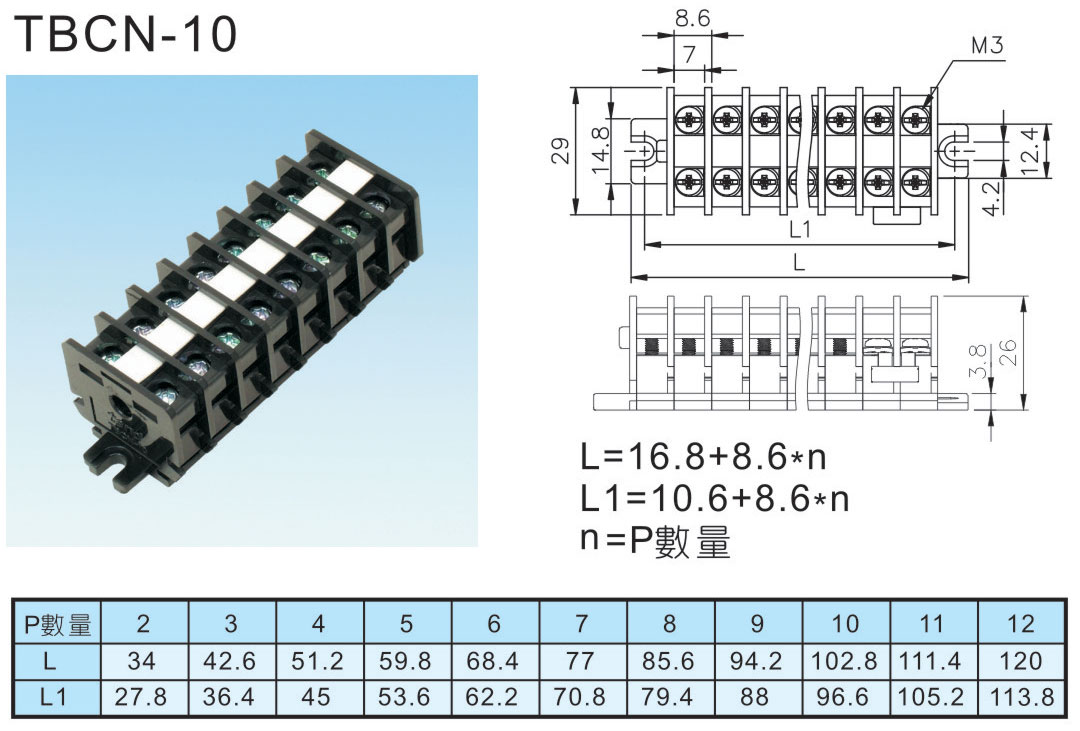

TBCN-10S |
|
|
|

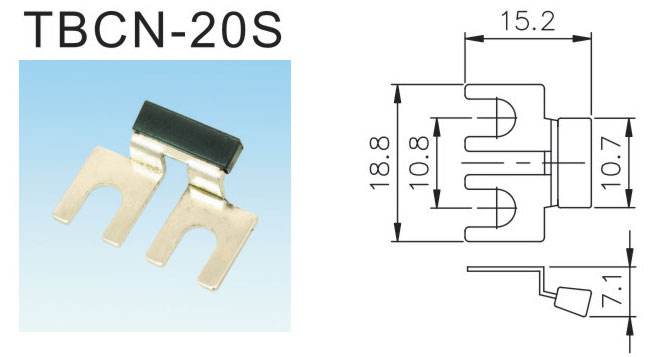

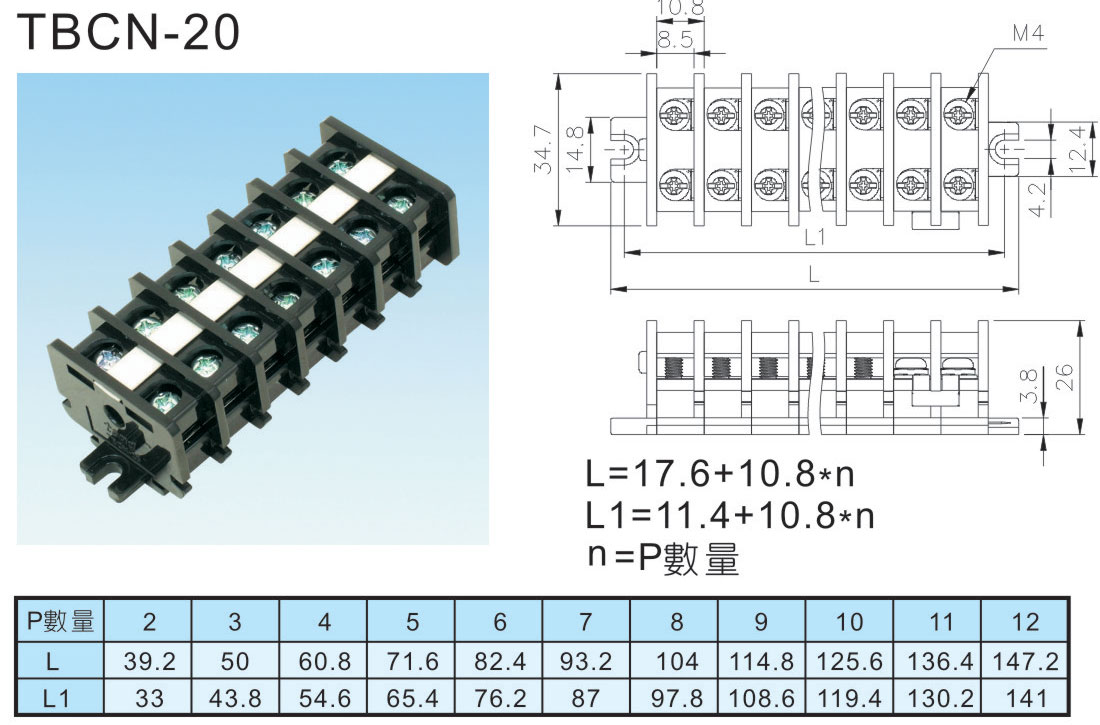

TBCN-20S |

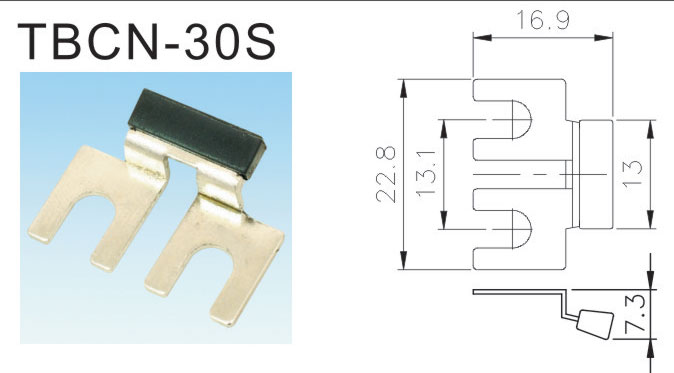

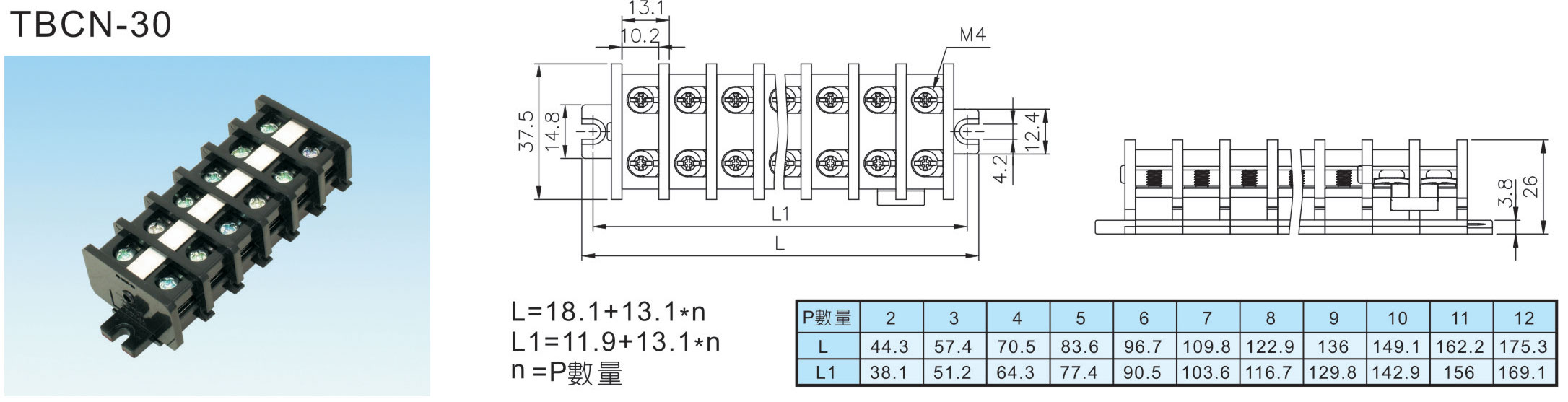

TBCN-30S |
|
|
|
|
•護蓋固定式端子盤 |
■特性 |
組裝時無須使護蓋與機座分開,亦無需退開螺絲,即可將螺絲起子直接穿過護蓋的通孔,旋緊基座上的螺絲。以幸配線作業 |

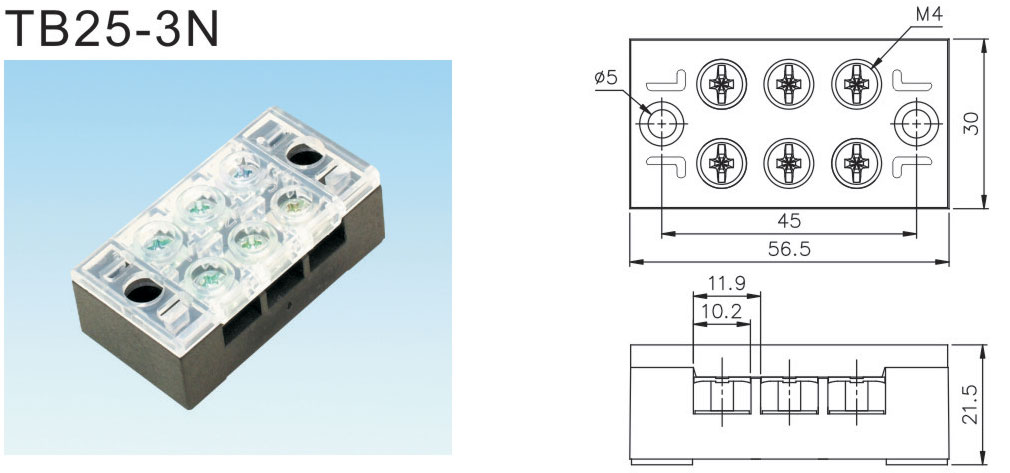

TB25-3N |

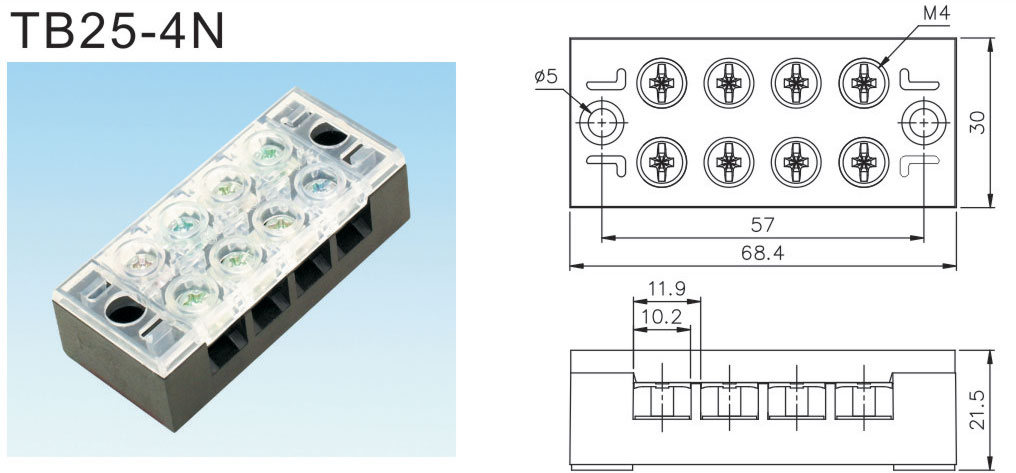

TB25-4N |

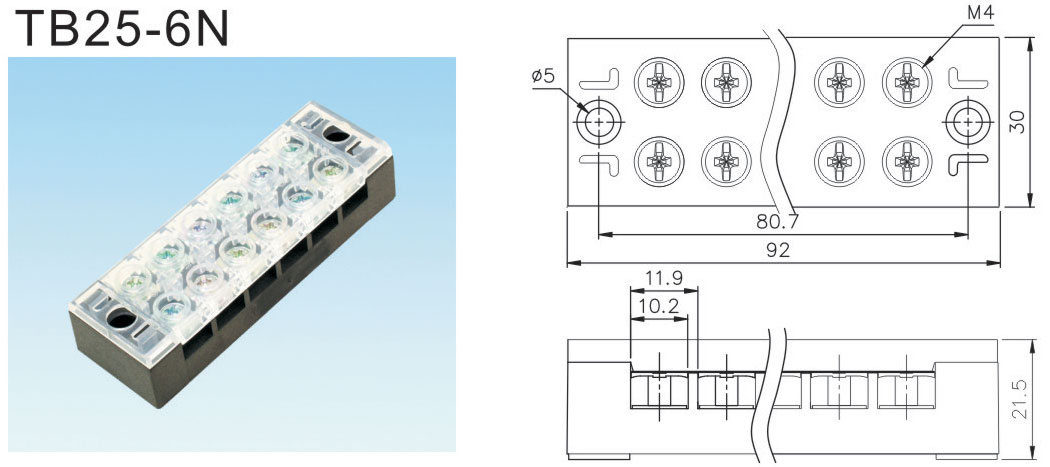

TB25-6N |

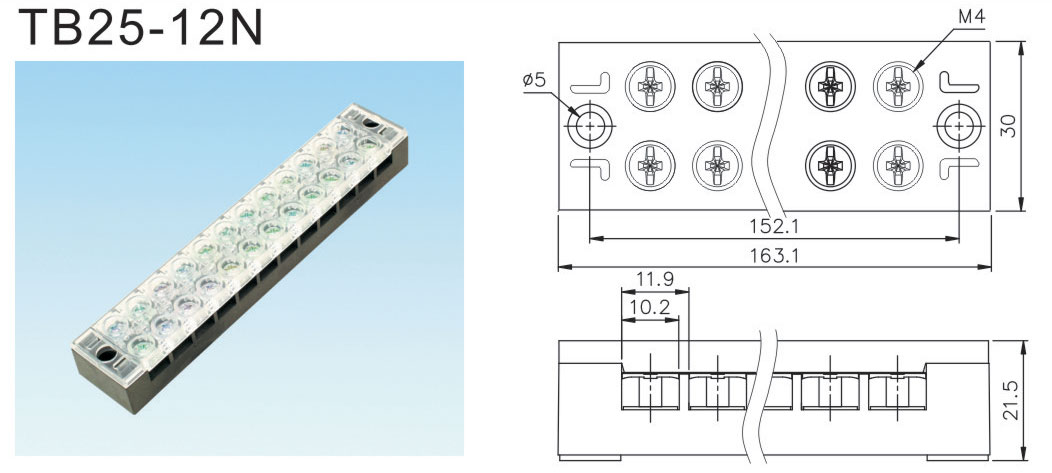

TB25-12N |
|
|
|
|
|
|
|
